你有没有见过这样的“怪事”？
新做的电路板，单独测试EMI合格，装进金属壳后辐射突然超标；
实验室里好好的设备，一到车间就被电机干扰到“死机”；
明明加了滤波器，干扰还是从缝隙里“钻”进去……
众所周知，解决EMC的三大法宝为：屏蔽、接地和滤波。
其实，这些问题的根源可能是——没给设备穿对“电磁防弹衣”。在EMC（电磁兼容）的“三大法宝”中，屏蔽是最基础也最有效的“物理防御”，堪称电子设备的“第一道护城河”。
今天我们就来一起聊聊屏蔽和EMC的故事。
Part 1
一、先搞懂：屏蔽到底是啥？“电磁世界的隔离墙”
屏蔽的原理
首先，我们要了解屏蔽的概念。
定义：用“障碍物”把干扰“挡在外面/锁在里面”
屏蔽就是用金属对两个空间区域进行隔离, 用以控制一个空间区域的电场､ 磁场和电磁波对另一个空间区域的影响，通常的手段为感应和辐射｡
简单说，屏蔽就是通过金属、导电材料等“障碍物”，阻止电磁干扰（EMI）在空间传播——要么不让外界干扰“钻”进设备（EMS抗扰度），要么不让设备自身的干扰“跑”出去（EMI发射）。
对屏蔽的使用通常采取两种形式，一种是屏蔽干扰源，防止干扰电磁场向外传播，从而影响其它敏感设备;
另一种形式为屏蔽敏感设备，防止它们受到外界电磁场的干扰｡
屏蔽体之所以能产生屏蔽效果，主要有以下原因：
涡流损耗：屏蔽体可以吸收来自导线､ 电缆､ 元器件､ 电路或系统等外部的干扰电磁波和内部电磁波的能量。
反射能量：电磁波在屏蔽体上的界面会产生反射。如下图，这也是大部分产品中用屏蔽体的原因。可以用传输线理论中的阻抗失配理论来解释。
薄的和厚的屏蔽体屏蔽效果相同，可以用高频中信号的趋肤效应来解释。
抵消能量：由于屏蔽体的电磁感应，会在在屏蔽层上产生反向电磁场, 从而可以抵消部分干扰电磁波｡
为啥叫“三大法宝之首”？
EMC的本质是“管好电磁波”，而屏蔽是唯一能从物理层面直接“阻断传播”的手段。就像下雨天打伞，比事后擦水（滤波）或找地漏（接地）更直接——没有伞，再好的雨衣也挡不住暴雨。
Part 2
二、屏蔽的“三层铠甲”：电场、磁场、电磁场全防住
电磁波分“电”“磁”两种属性，屏蔽也得“对症下药”。根据干扰类型，屏蔽可分为三类“铠甲”：
1. 电场屏蔽：“绝缘手套”——专防“电压型干扰”
干扰特点：像“静电火花”，由电荷积累产生（比如高压线附近的感应电压），频率较低（＜1MHz）。

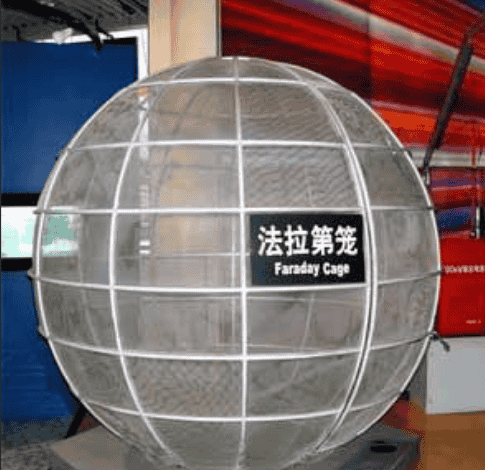

屏蔽原理：用导电材料（如铜、铝）做个“笼子”，把敏感电路“关”进去——金属笼会感应出相反电荷，抵消外部电场（像“镜像电荷”把干扰“顶回去”）。
生活例子：老式CRT显示器用金属外壳罩着，就是防外部电场干扰屏幕显示。
2. 磁场屏蔽：“磁屏蔽毯”——专防“电流型干扰”
干扰特点：像“磁铁吸铁钉”，由电流产生（比如电机、变压器的漏磁），频率越低（如50Hz工频）越难防。

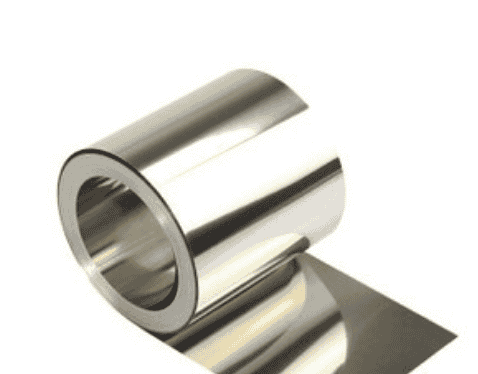

屏蔽原理：用高磁导率材料（如坡莫合金、硅钢片）做“吸铁石”，把磁场“吸”到屏蔽层里，减少透射（像“海绵吸水”吸走磁场能量）。
注意：塑料、铝箔没用！低频磁场只能靠“磁材料”挡，比如电力设备的硅钢外壳。
3. 电磁场屏蔽：“全能盾牌”——高频干扰的“克星”
干扰特点：像“光波”一样传播（比如手机信号、Wi-Fi），频率越高（＞100MHz），越像“电磁波子弹”。
屏蔽原理：靠反射+吸收双重作用——金属表面反射大部分电磁波（“镜子反光”），剩余部分被金属吸收转化为热能（“分子运动摩擦生热”）。
典型案例：手机的铝合金中框、路由器的金属外壳，主要防的就是高频电磁辐射。
Part 3
屏蔽设计的基本原则
下面主要介绍一些屏蔽中通常使用的手段或者措施。
屏蔽体结构要尽量简洁，尽可能减少不必要的孔洞，尽可能不要增加额外的缝隙。
避免开细长孔，通风孔尽量采用圆孔并阵列排放。屏蔽和散热有矛盾时尽可能开小孔，多开孔，避免开大孔。
重视电缆的处理措施，例如，严禁屏蔽电缆直穿屏蔽体（电缆屏蔽层一定要与屏蔽体做360°搭接），电缆的处理往往比屏蔽本身还重要。
屏蔽体的电连续性是影响结构件屏蔽效能最主要的因素，相对而言，材料本身屏蔽性能的影响是微不足道的（低频磁场例外）。
屏蔽效能只与孔的最大尺寸有关，而与孔的面积并没有直接关系，因此在设计中尽量开圆孔，其次考虑是开方孔，尽量避免开长腰孔。
孔缝的最大尺寸不能超过以下两种情况的最小尺寸：①开孔尺寸，小于电路最大工作频率波长的λ/20 ②当这个屏蔽体有共模干扰电流流过时，长度小于0.15m。
在我们关注的一些频率上，使用有低转移阻抗的屏蔽电缆，尽可能使用双层、三层或四层的编织屏蔽电缆。
避免悬空金属存在｡ 悬空金属将造成在噪声源与悬空金属之间形成较高的共模电压, 在此共模电压的驱动下，此悬空金属将会产生较强的辐射｡ 特别是大面积的金属，由于其分布电容较大, 故而容易产生电场耦合，好的方法是把它们就近良好的接地｡ 所以一般散热片､金属屏蔽罩､金属支架以及PCB上没被利用的金属面都应该接地｡
接口信号连接器建议选用带屏蔽外壳的连接器，尤其是高频信号连接器。
机箱的通风窗或观察窗应尽可能安装在辐射水平较低的位置。如果通风窗或观察窗是由矩形孔构成的， 还应该考虑辐射场在窗口位置的各个方向的极化水平，尽量使矩形孔的长边不在辐射水平最大的极化方向上， 以便使从机箱辐射出去的电磁能量最少。
屏蔽电缆的屏蔽层应该双端接地, 除非与屏蔽电缆互联的产品既不怕干扰也不会产生 EMI 骚扰 (如无源传感器), 屏蔽电缆屏蔽层应该接被连接产品的金属壳体, 如果被连接产品是塑料壳体, 则屏蔽层应该接被连接 PCB 板的工作地｡
Part 4
屏蔽材料和搭接
屏蔽设计和搭接密不可分，所谓搭接，顾名思义，就是在两个金属表面之间用导电材料连在一起，形成一个低阻抗的电气连接。
在屏蔽设计中，如果存在两个金属搭接，则通常会在搭接处用密封衬垫，包括金属丝网条、导电橡胶、螺旋管、多重导电橡胶、指形簧片、导电布衬垫等。

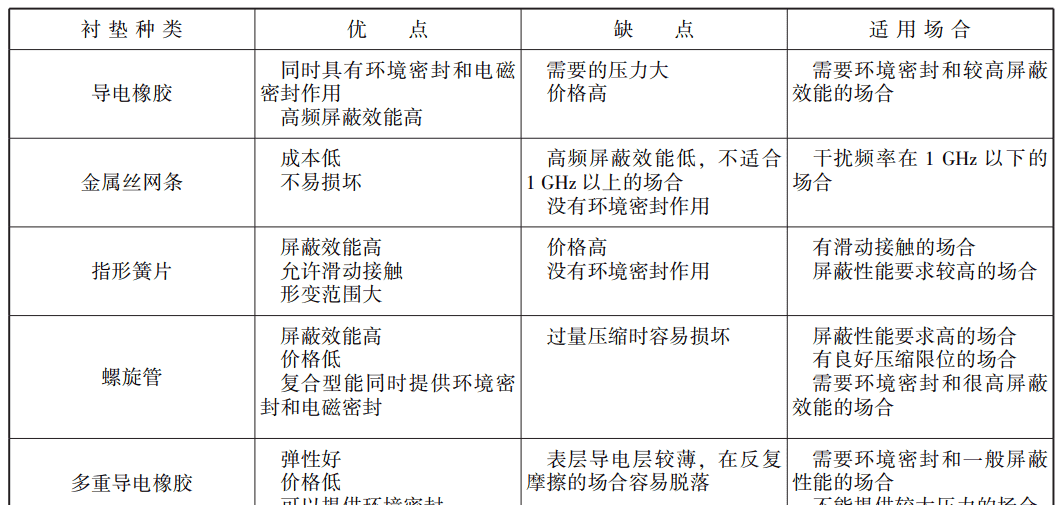

不同衬垫材料的特点比较如下：
屏蔽材料使用中要注意以下几点：
使用屏蔽材料时, 不但要保证接触面上的良好导电性 (接触面去除所有漆), 而且还要保证一定的压缩量（由两个金属之间固定的力所决定）。过量压缩，会破坏屏蔽材料，使得屏蔽材料弹性变差，密封性减弱。
使用屏蔽材料时, 还要注意接触面的清洁, 并防止衬垫的腐蚀｡ 否则, 接触面的导电性会降低, 屏蔽效能也就相应降低｡
屏蔽材料都是有寿命的，要符合对应产品要求的寿命和环保法规。
屏蔽材料的安装方式优选卡装、开安装槽等直接接触的形式，其次才考虑采用PSA胶带粘接的方式。
选对材料：高频干扰用铜/铝合金（反射强），低频磁场用铁/镍合金（吸收强）
堵死缝隙：拼接缝用导电衬垫（如导电泡棉、指形簧片），别留＞0.1mm的“牙缝
通常, 搭接点之间的电阻小于2mΩ, 并且整个预期的等电位系统的任何两点间的电阻小于25 mΩ,可以认为是一个EMC 观点上搭接良好的等电位系统｡
结语
屏蔽是“基本功”，更是“安全绳”
从手机到卫星，从家电到医疗设备，屏蔽是所有电子设备的“标配”。它不是“高大上”的技术，却是EMC设计的“底线思维”——就像盖房子先打地基，地基不稳，装修再好也会塌。
下次做设计时，别忘了问自己：外壳缝隙堵严了吗？屏蔽罩接地了吗？线缆穿墙处加磁环了吗？——这些细节，往往决定了EMC测试的成败。
