常用线径对照表

NEC Table 310.16 是美国《国家电气规范》（National Electrical Code,

NEC）中用于确定 铜导线和铝导线载流量（Ampacity） 的核心表格。它

规定了不同导线尺寸（AWG/kcmil）、绝缘材料温度等级以及安装方式下

的导线安全载流量，是电气工程中选型线缆的关键依据,记得收藏保存！！！

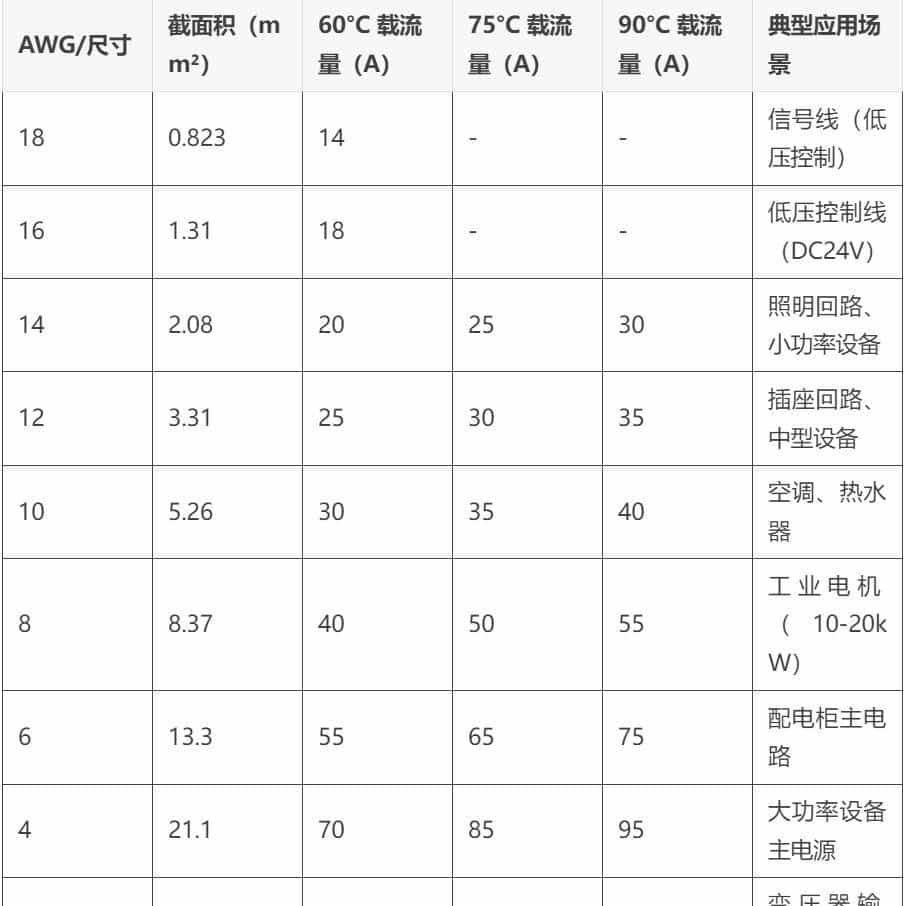

NEC Table 310.16 简化版（铜导体载流量）

小线径对照

• 20AWG ≈ 0.52mm²（国标0.75mm²）
• 24AWG ≈ 0.20mm²（国标0.3mm²）

如上表所述是NEC Table 310.16 的简化版核心内容，包含了在各种耐热强度线缆下的载流量以及对应的国标截面积等，这个表格对于单芯和多芯电缆都适用。一般感觉是不是够了？可以选型了？别急，一下几点要注意下！

记得先关注保存收藏！！！

在实际应用场景中是不是还可能遇到多根导线捆绑，以及线缆的安装环境，列如自由空气中或导管电柜内安装 的典型场景的区别，那在这种较复杂环境下，线缆应该怎么选型呢？

关键参数解读：

1. 温度等级（Insulation Temperature Rating）
2. 60°C：老旧线缆（如TW、UF）或特定场景限制。
3. 75°C：最常见等级（如THHN、THWN），默认选型基准。
4. 90°C：高温环境专用（如XHHW-2），一般仅用于计算修正后的载流量，实际使用需匹配设备端子温度等级。
6. 安装条件（Installation Conditions）
7. 自由空气（Free Air）：导线散热好，载流量较高（如电缆桥架）。
8. 导管内（In Raceway or Cable）：导线密集散热差，载流量需降额。
10. 修正系数（Adjustment Factors）
11. 环境温度 >30°C：按 NEC Table 310.15(B)(1) 降额（例如环境温度40°C时，75°C导线载流量 ×0.88）。
12. 多根导线捆绑（>3根）：按 NEC 310.15(B)(3)(a) 降额（例如4-6根导线载流量 ×0.8）

上面写了许多，如果看着累的话，可以用偷懒的方法，这里记得关注收藏保存！

可以参照上面那个表格后来，打 7折 去换算，肯定没问题的，遇到有些算出来压边的再去细算下，或者提档选型。
