STARTER软件矢量控制三相异步电动机

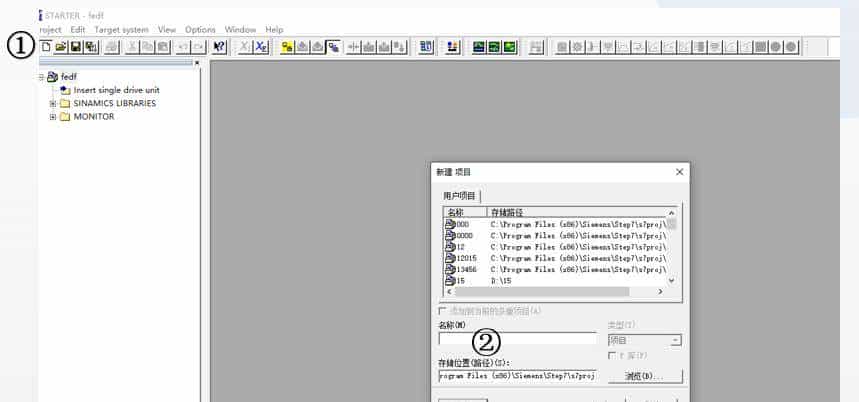

1、新建项目

①：点击新建项目

②：输入项目名称

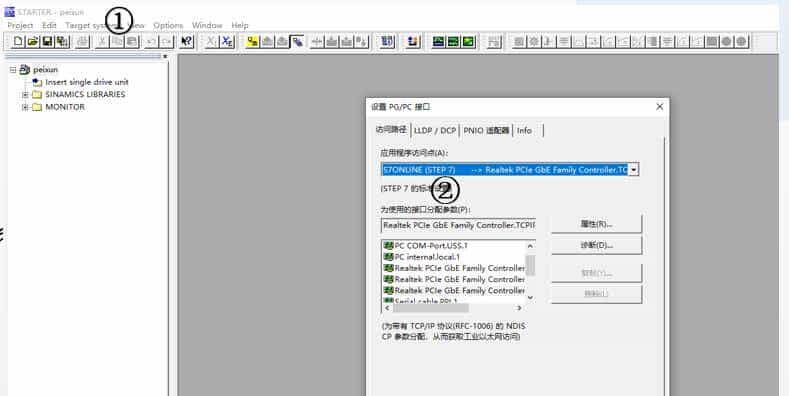

2、设置PG/PC

①：点击Options目录下Set PG/PC interface

②：选择访问节点（DEVICE或S7ONLINE）和网卡接口参数

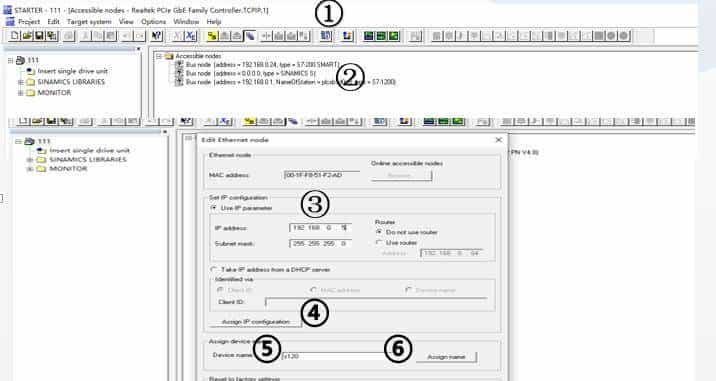

3、为驱动设备分配 IP 地址和名称

①：点击搜索节点

②：右键SINAMICS S菜单Edit Ethernet node

③：输入 IP地址

④：点击Assign IP configuration按钮

⑤：在Device name栏中输入设备名

⑥：然后点击Assign name按钮

4、连接驱动对象

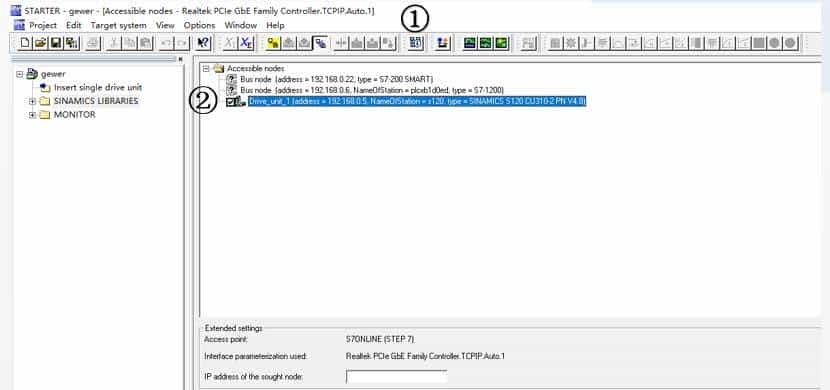

①：再次点击搜索节点

②：勾选已找到的驱动设备

③：点击Accept

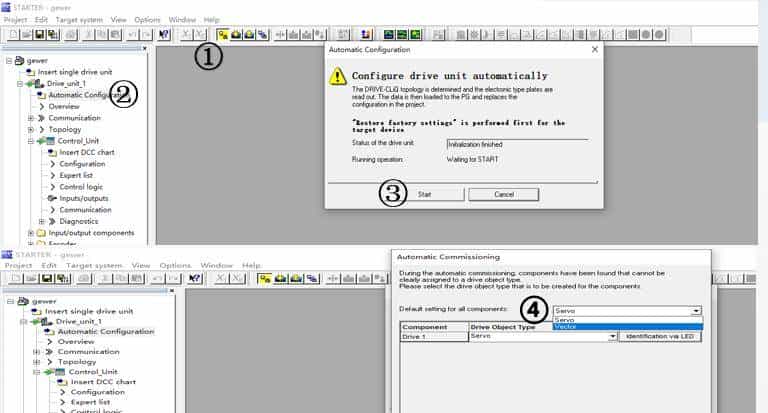

5、自动配置驱动对象

①：点击在线

②：点击自动配置

③：点击Start(弹出恢复出厂对话框，点击是)

④：选择Vetor矢量控制

⑤:点击Create自动配置结束后，选择“GO OFFLINE ”

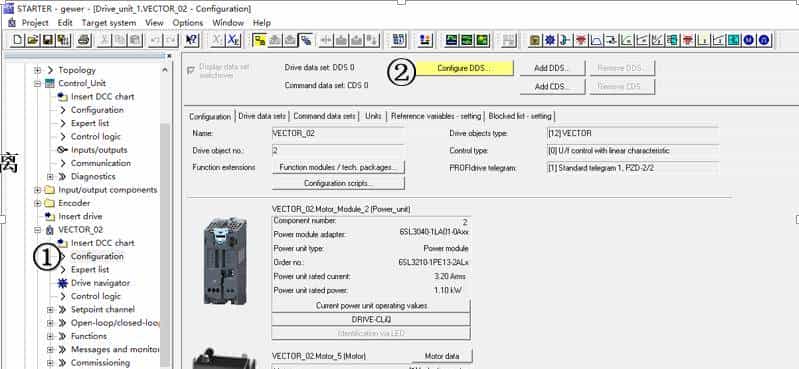

6、配置驱动

①：点击驱动轴下的配置

②：点击Configure DDS开始离线配置

7、配置步骤

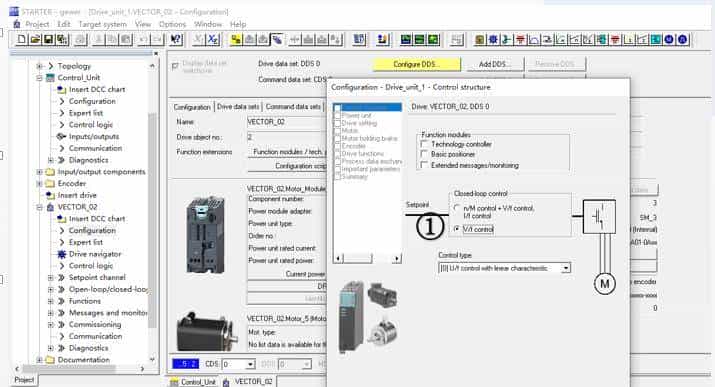

①：控制结构

选择V/f control控制

8、配置步骤

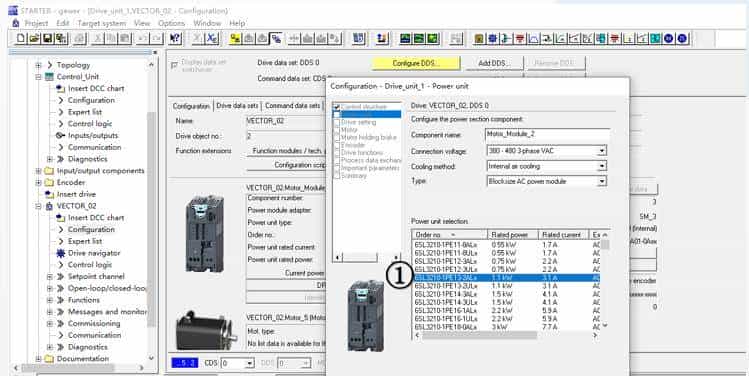

①：功率单元

选择功率单元PM240-2（6SL3210-1PE13-2AL1，1.1kW，3.1A）

9、配置步骤

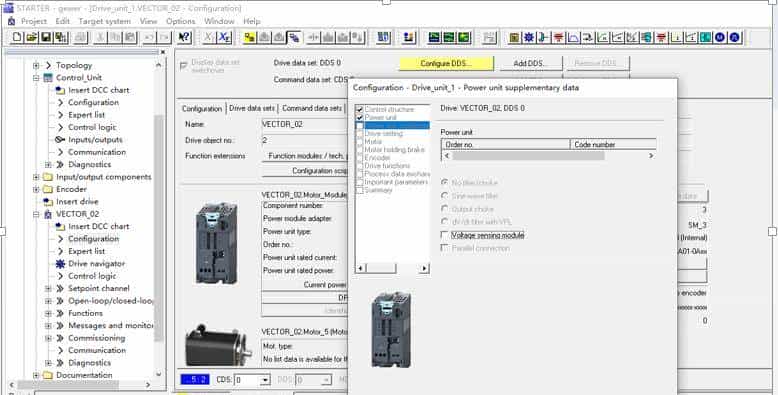

①：电源单元补充数据默认设置，点击下一步

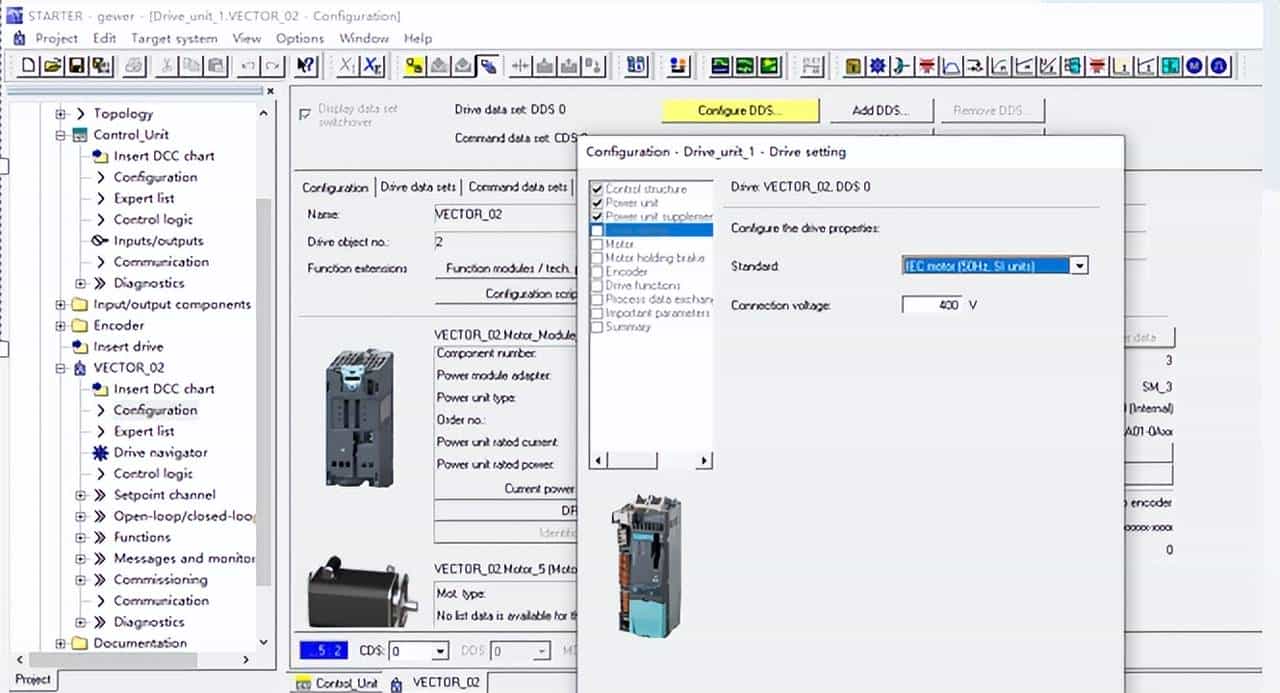

10、配置步骤

①：驱动设定默认设置，点击下一步

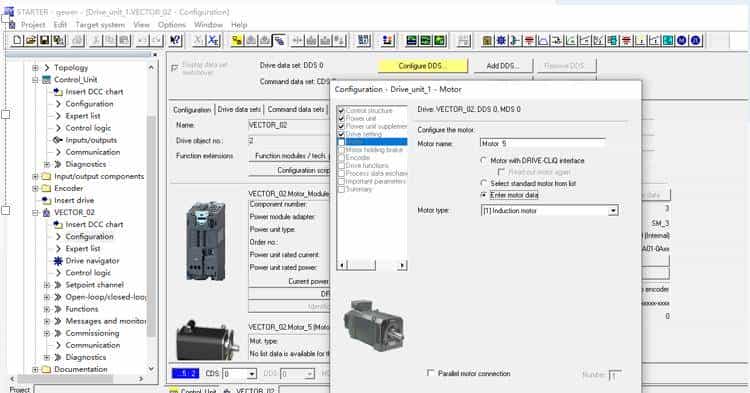

11、配置步骤

①：配置电机

默认设置，点击下一步

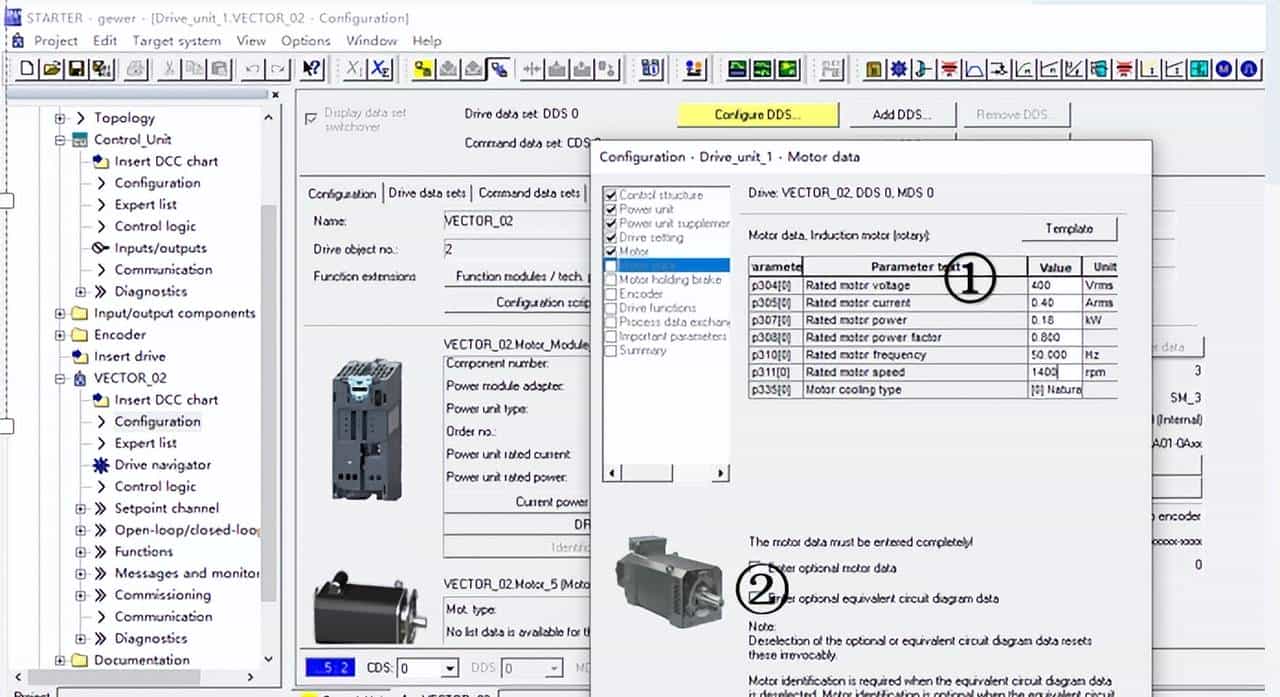

12、配置步骤

①：配置电机参数

根据电机铭牌参数依次填入

②：将两个勾选去掉

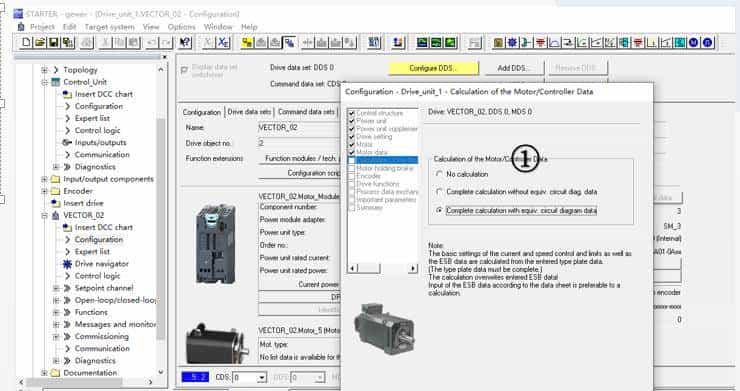

13、配置步骤

①：电机控制器数据计算

默认设置，点击下一步

14、配置步骤

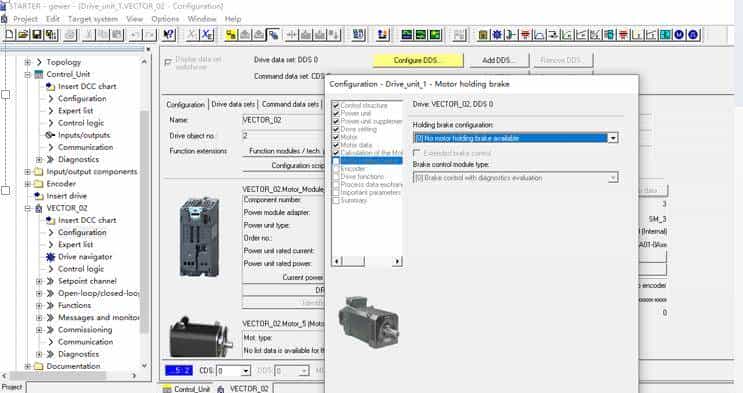

①：配置电机抱闸

默认设置，点击下一步

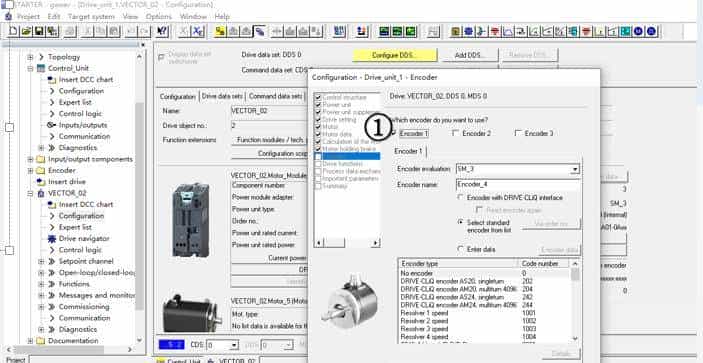

15、配置步骤

①：配置电机编码器

无编码器，将勾选去掉

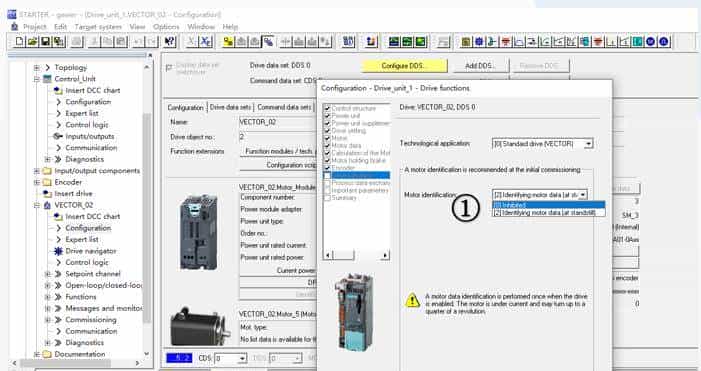

16、配置步骤

①：配置电机驱动功能

选择[0]inhibited

禁止静态识别

17、配置步骤

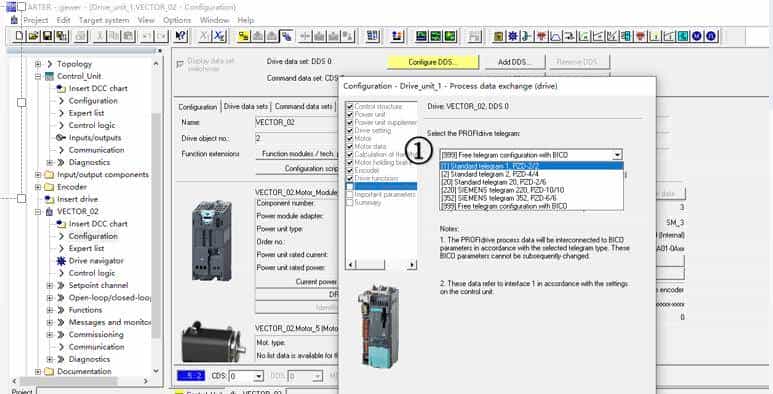

①：配置报文

默认设置，点击下一步

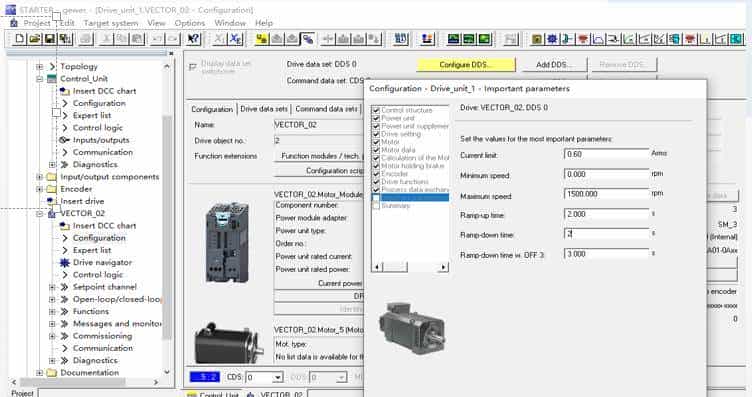

18、配置步骤

①：配置重大参数

默认设置，点击下一步

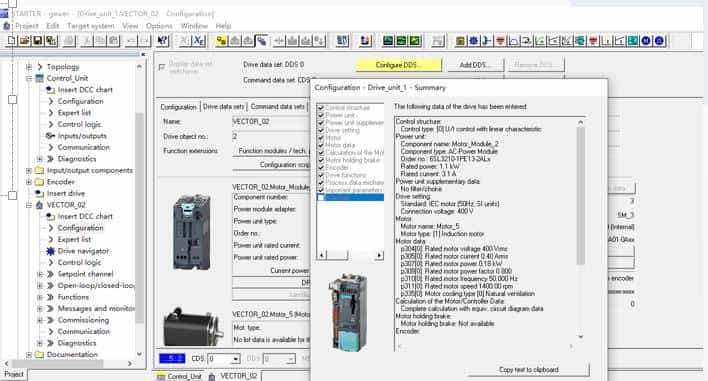

19、配置步骤

①：配置驱动装置总结

默认设置，点击完成配置

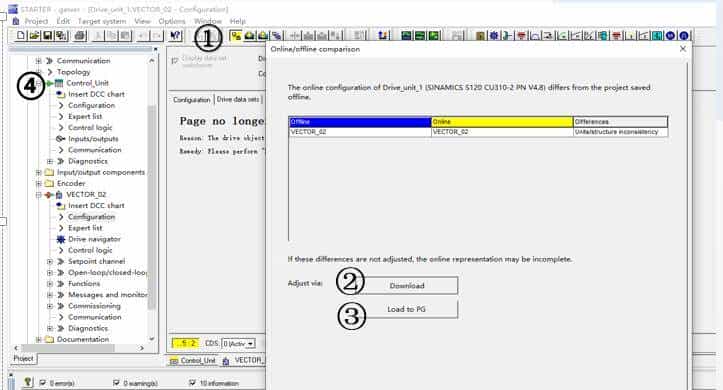

20、配置步骤

①：点击在线

②：点击Download

③：下载完成后，再次点击Load to PG

④：上传完成后，控制单元与驱动单元无不一致信息。

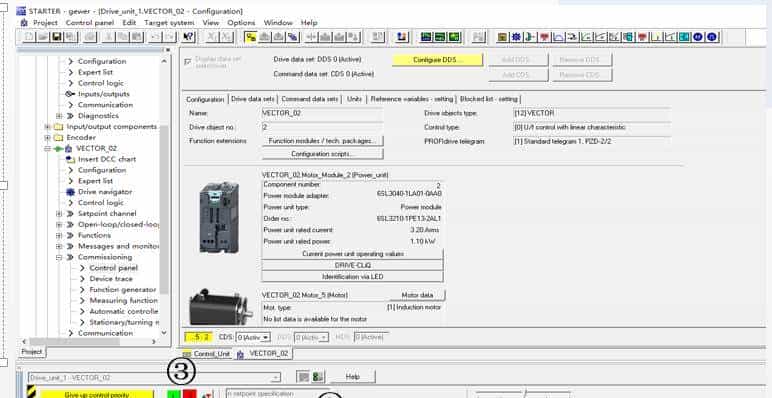

21、调试电机

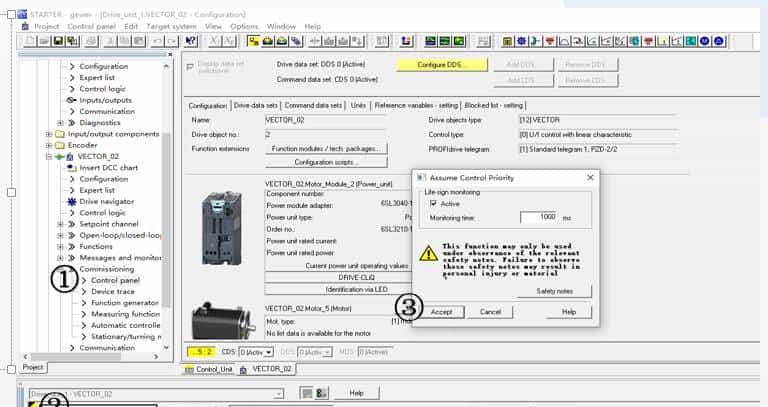

①：点击VECTOR目录下的Commissioning（调试）的Control panel（控制面板）

②：获取控制权限

③：点击接受

22、调试电机

①：勾选使能

②：输入转速

③：点击启动按钮

此时电机以设定转速开始运转，表明调试过程正常
