三菱PLC学习入门：基础应知应会知识

可编程逻辑控制器（PLC）是工业自动化的核心设备，而三菱PLC以其稳定可靠、操作便捷的特点，广泛应用于机床、流水线、机械手等自动化场景。对于入门学习者而言，掌握核心基础知识点，能快速建立PLC的认知框架，为后续实操和进阶学习筑牢根基。本文将从核心概念、硬件基础、软件操作、编程逻辑、实操要点五个维度，梳理入门必备的应知应会内容。

一、核心概念：搞懂PLC的“本质与作用”

1. PLC的定义与核心功能：PLC是一种专为工业环境设计的数字运算操作电子系统，核心功能是通过执行存储在内部的程序，实现对输入信号（如按钮、传感器）的采集、逻辑运算，进而控制输出设备（如电机、电磁阀、指示灯）的启停、调速等动作，替代传统继电器控制柜的逻辑控制功能。

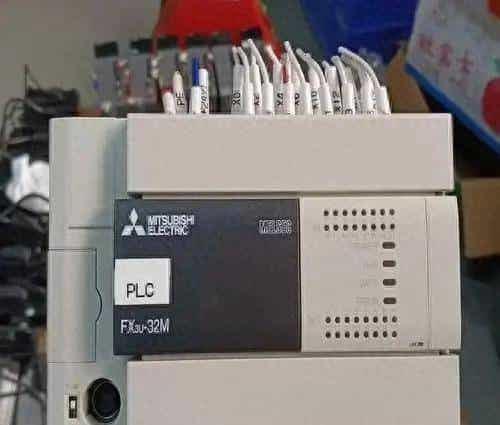

2. 三菱PLC的主流系列：入门阶段重点关注FX系列（小型PLC），如FX3U、FX5U，其中FX3U性价比高、资料丰富，是新手入门的首选；进阶后可接触Q系列（中型PLC）、L系列（大型PLC），适用于复杂控制系统。

3. PLC的工作原理：循环扫描：PLC采用“输入采样→程序执行→输出刷新”的循环扫描模式，扫描周期一般为毫秒级（ms），确保控制的实时性。理解这一原理是编写逻辑程序的关键，例如需避免同一输出线圈在程序中多次重复输出。

二、硬件基础：认识PLC的“身体构造”

1. 核心硬件组成：

– CPU模块：PLC的“大脑”，负责接收输入信号、执行程序逻辑、输出控制指令，FX3U系列CPU集成了基本I/O接口，无需额外扩展即可满足小型控制系统需求。

– I/O模块：输入模块（DI）接收外部设备的开关信号（如按钮、接近开关），输出模块（DO）驱动外部执行器，分为继电器输出（耐高压、适用于交直流负载，响应慢）和晶体管输出（适用于直流负载，响应快、寿命长），入门需根据负载类型选择输出方式。

– 电源模块：为PLC提供稳定电源，一般输入AC220V，输出DC24V（部分机型集成DC24V电源，可直接为传感器供电）。

– 扩展接口：当基本I/O点数不足时，通过扩展模块（如FX2N-16EX、FX2N-16EYR）增加输入输出点数，支持热插拔的机型可在不关机情况下扩展。

2. I/O点数与地址编码：三菱PLC采用“八进制编码”标注I/O地址，输入地址以“I”开头（如X0、X1、X2…），输出地址以“O”开头（如Y0、Y1、Y2…），每个地址对应一个物理接口。例如X0对应第一个输入接口，接启动按钮；Y0对应第一个输出接口，接电机接触器线圈。

3. 常见外部设备连接：输入设备（按钮、传感器）一端接PLC输入点（X），另一端接公共端（COM）；输出设备（指示灯、接触器）一端接PLC输出点（Y），另一端根据输出类型接电源（继电器输出可接AC220V或DC24V，晶体管输出需接DC24V）。

三、软件操作：掌握PLC的“编程工具”

三菱PLC的主流编程软件是GX Works3（兼容FX3U、FX5U等系列），入门需熟练掌握以下基础操作：

1. 软件安装与项目创建：安装GX Works3（需匹配操作系统，支持Win10/11），新建项目时选择“PLC系列”（如FX3U）、“程序类型”（如梯形图），设置项目名称和保存路径。

2. 编程界面认知：核心区域包括程序编辑区（编写梯形图）、指令树（调用基础指令）、软元件监视区（查看I/O点、寄存器状态）、编译结果区（检查程序错误）。

3. 程序下载与上传：通过USB电缆连接PLC与电脑，设置通信参数（波特率、站号，默认无需修改），下载程序前需将PLC置于“STOP”模式，下载完成后切换至“RUN”模式运行程序；上传程序可备份已编写的逻辑，避免数据丢失。

4. 软元件管理：入门常用软元件包括：

– 输入继电器（X）：仅接收外部信号，不能强制输出；

– 输出继电器（Y）：执行程序逻辑后的输出信号，可驱动外部设备；

– 辅助继电器（M）：内部逻辑运算的“中间变量”，分为通用型（M0-M499）和保持型（M500-M999）；

– 定时器（T）：实现延时控制，如T0 K10表明延时1秒（K值为100ms单位，K10=10×100ms）；

– 计数器（C）：实现计数功能，如C0 K5表明计数5次后触发输出。

四、编程逻辑：入门必学的“核心指令与梯形图”

1. 编程语言选择：入门优先学习梯形图（LD），其图形化表达与传统继电器电路图类似，直观易懂，适合逻辑控制；后续可了解指令表（IL）、功能块图（FBD），但梯形图是工业现场最常用的编程方式。

2. 基础指令（必掌握）：

– 逻辑指令：LD（取指令，接一般开触点）、LDI（取反指令，接一般闭触点）、OUT（输出指令，驱动线圈）、AND（与指令，串联常开触点）、ANI（与反指令，串联常闭触点）、OR（或指令，并联常开触点）、ORI（或反指令，并联常闭触点）。

– 特殊指令：SET（置位指令，线圈保持接通）、RST（复位指令，线圈断开）、PLS（上升沿触发指令，信号从OFF→ON时触发一次）、PLF（下降沿触发指令，信号从ON→OFF时触发一次）。

3. 典型逻辑编程案例：

– 启停控制（核心基础）：通过X0（启动按钮，常开）、X1（停止按钮，常闭）控制Y0（电机接触器），需实现“启动自锁”（启动后松开按钮仍保持运行），梯形图逻辑为：LD X0 → OR Y0 → AND X1 → OUT Y0。

– 延时启动控制：用定时器T0实现启动后延时2秒启动Y0，逻辑为：LD X0 → OUT T0 K20 → LD T0 → OUT Y0。

– 交替控制：用PLS指令实现X0按下一次Y0接通，再按下一次Y0断开，逻辑为：LD X0 → PLS M0 → LD M0 → OR Y0 → AND M1 → OUT Y0 → LD M0 → OR M1 → AND Y0 → OUT M1。

五、实操要点：从“理论到实践”的关键步骤

1. 接线规范（安全第一）：接线前需切断电源，输入设备采用“共阴极”或“共阳极”接线（三菱PLC默认共阴极，即COM端接DC24V负极）；输出设备需根据功率匹配中间继电器（如电机接触器线圈电流较大时，避免直接接PLC输出点，防止烧毁模块）。

2. 程序调试技巧：

– 仿真调试：GX Works3自带仿真功能，无需连接实体PLC即可模拟运行程序，通过“软元件强制”功能手动设置X点状态，观察Y点是否按逻辑输出，快速排查程序错误。

– 现场调试：连接实体PLC后，用“监视模式”查看软元件状态，若输出未按预期动作，先检查接线是否正确（用万用表测量输入点是否有信号），再排查程序逻辑（是否存在触点漏接、线圈重复输出）。

3. 常见问题排查：

– 程序无法下载：检查通信电缆是否插紧、PLC电源是否接通、通信参数是否匹配；

– 输入信号无响应：检查输入设备是否正常（如按钮是否损坏）、接线是否错误、COM端电源是否正常；

– 输出无动作：检查输出设备是否短路、输出模块是否故障、程序逻辑是否正确。

总结

三菱PLC入门的核心是“理解原理、熟悉硬件、掌握软件、能编逻辑、会做实操”。初学者应从FX3U系列入手，先通过仿真软件练习基础指令和典型逻辑，再结合实体PLC进行接线调试，逐步积累实战经验。学习过程中需注重“理论与实践结合”，多分析工业场景案例（如流水线分拣、机床控制），培养逻辑思维能力。随着基础扎实，可进一步学习功能指令、通信控制（如Modbus、以太网）、触摸屏联动等进阶内容，逐步成长为工业自动化领域的专业人才。
