SolidWorks工程图

标准化标注规范

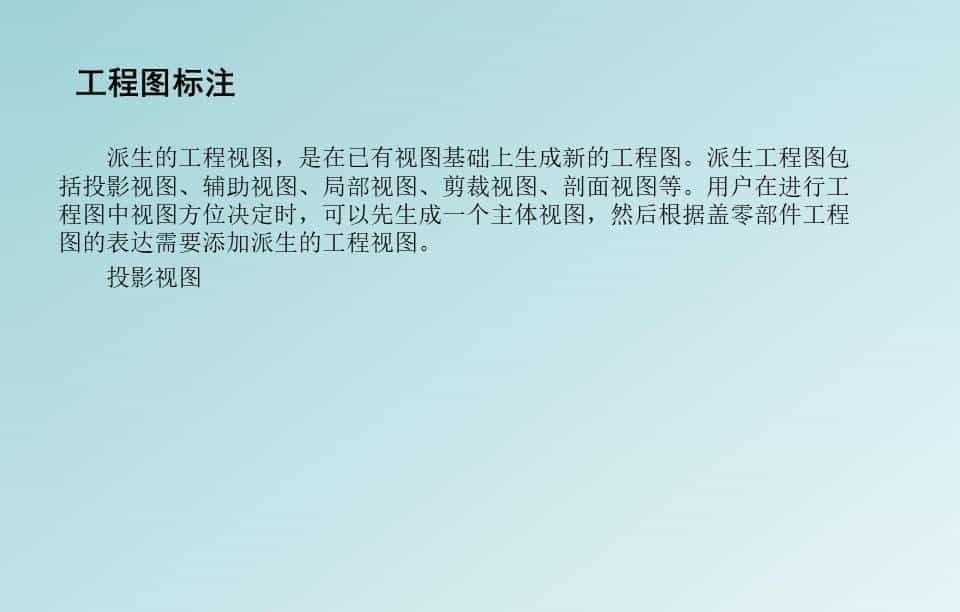

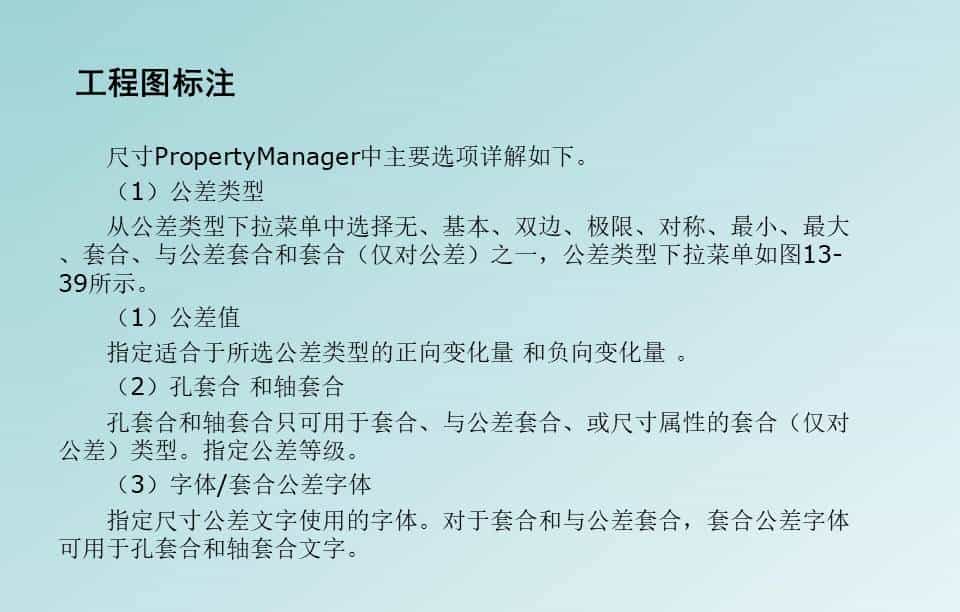

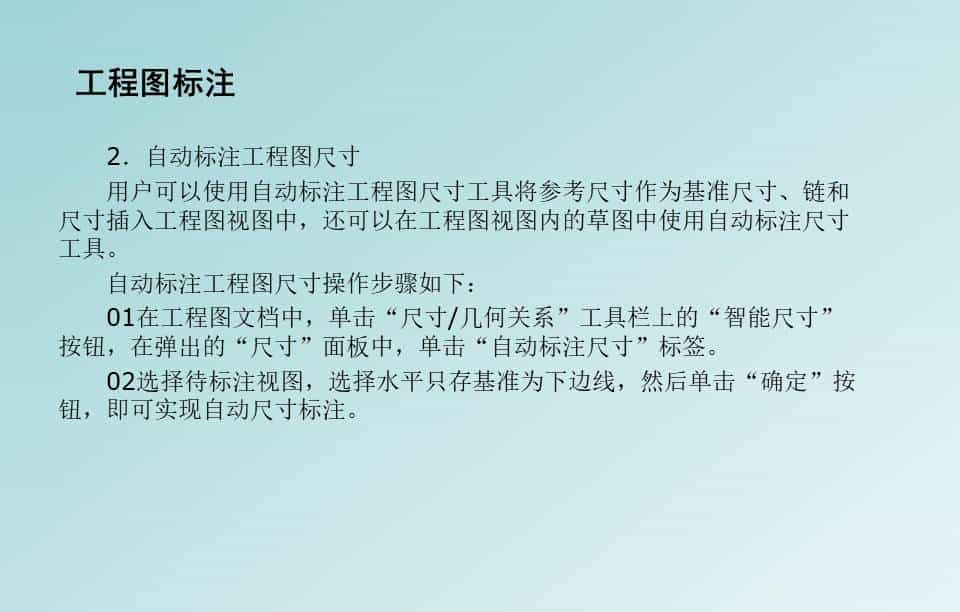

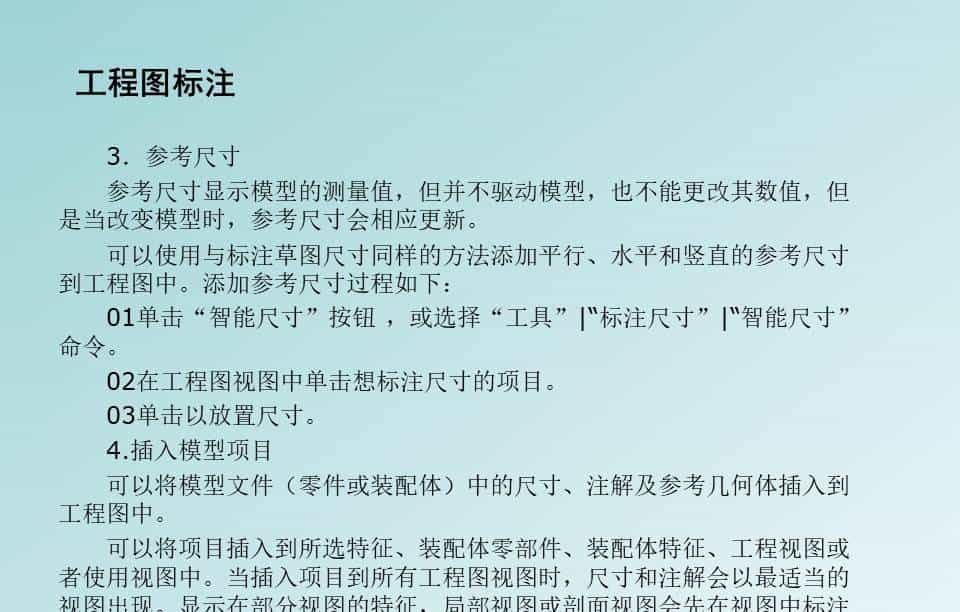

• 尺寸标注：遵循“清晰、完整、无歧义”原则，优先使用模型项目自动生成尺寸，再手动调整。重大尺寸需直接标注在特征视图上，避免累积误差。

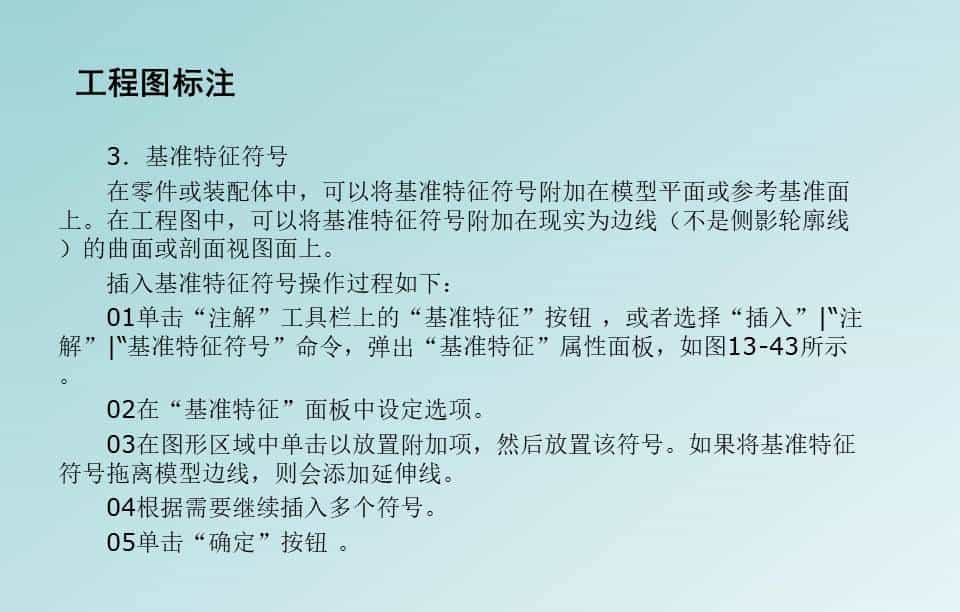

• 几何公差：根据装配功能需求，合理标注形状、方向、位置公差。基准体系应基于实际装配基准建立，避免过度约束。

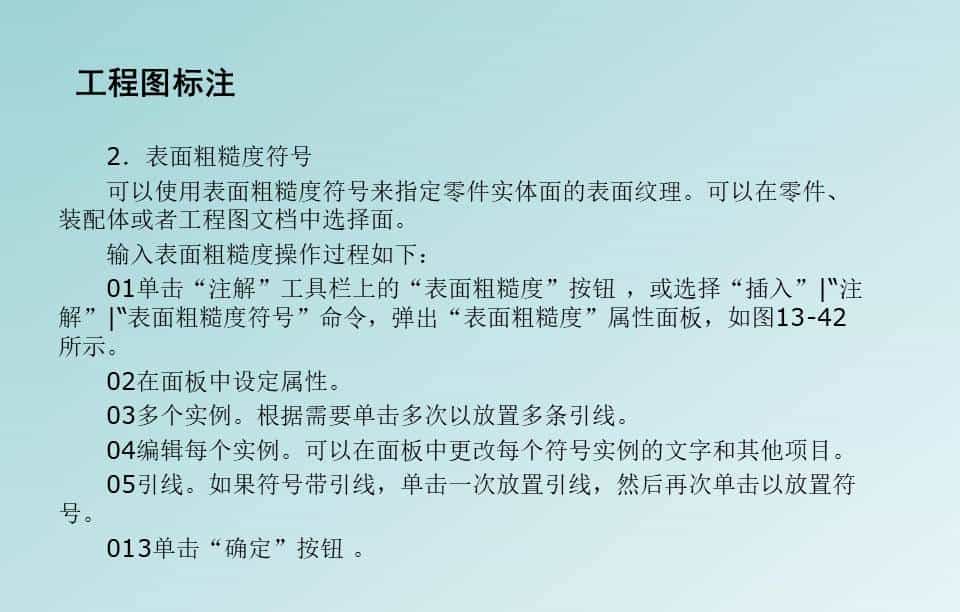

• 表面粗糙度：结合加工工艺标注，关键配合面需明确Ra值，非重大面可统一标注或使用“其余”符号。

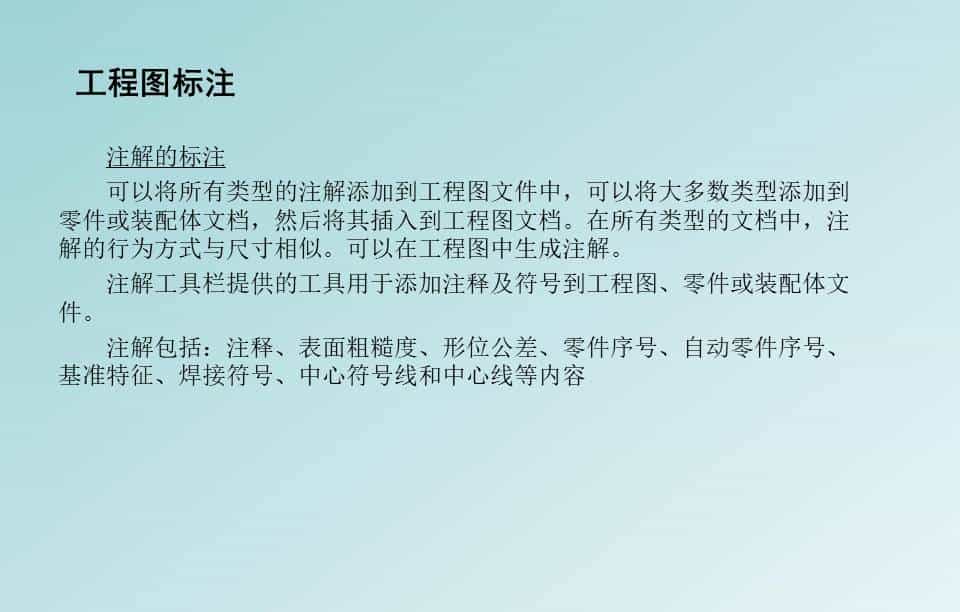

• 注释与焊接符号：技术要求应简洁明确，焊接符号需符合ISO/AWS标准，并标注细节尺寸。

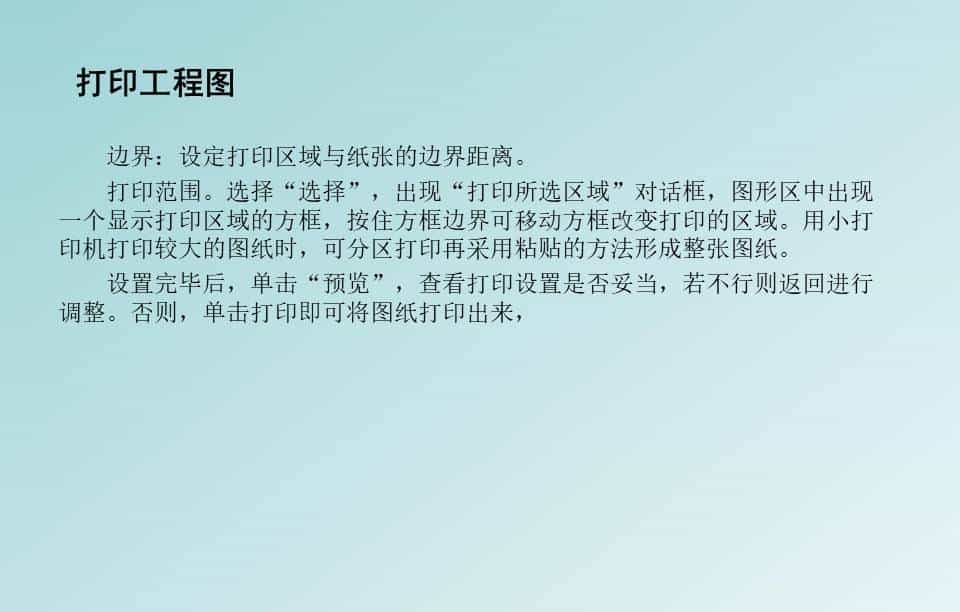

工程图打印优化

• 线型与颜色：严格遵循GB/ISO线宽标准（可见轮廓线0.5mm，尺寸线0.25mm）。打印前通过“图层”工具统一设置，确保打印线条清晰可辨。
• 比例与图框：按标准图幅（A0-A4）选择适当比例，保证细节可见。标题栏信息必须完整准确。

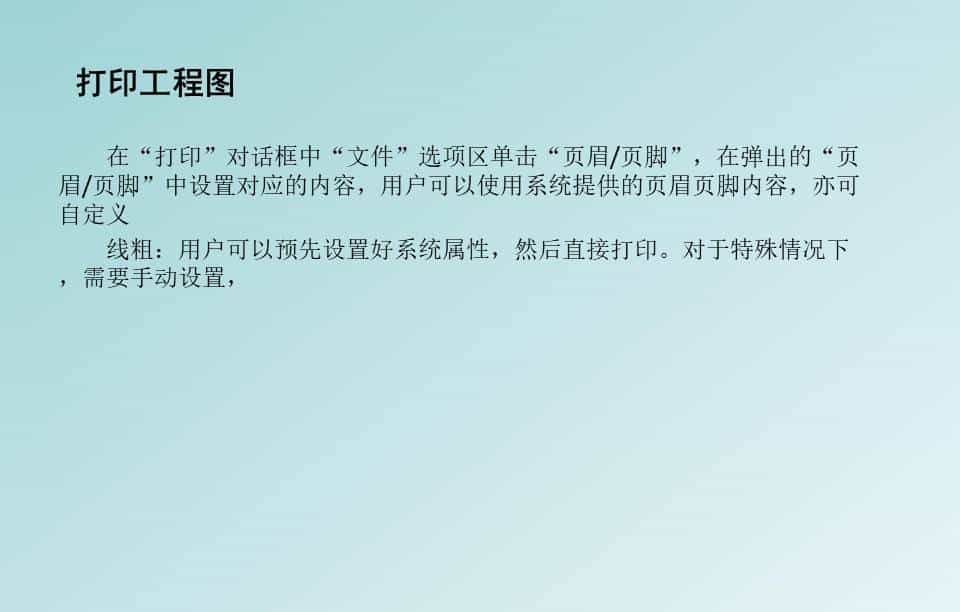

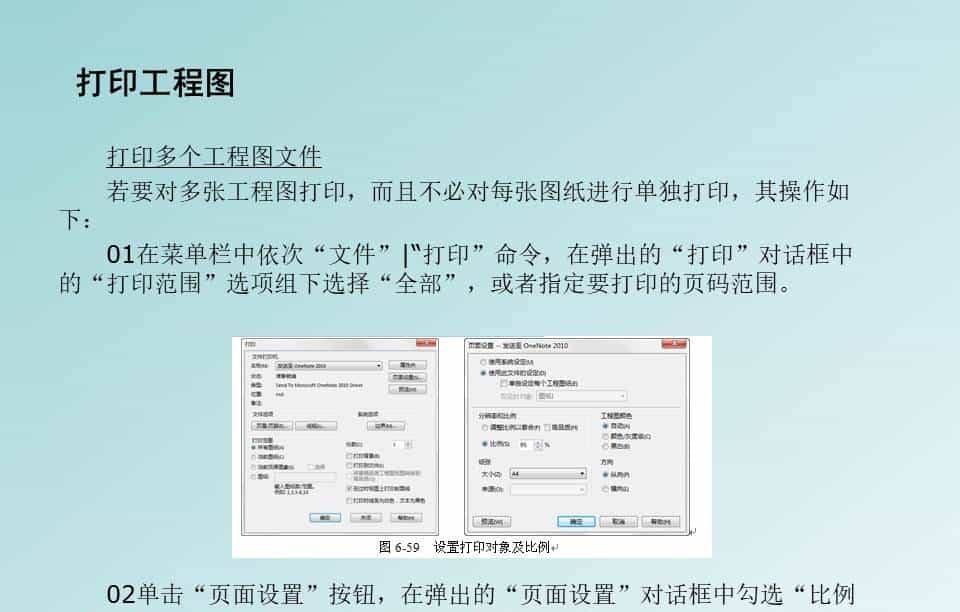

• 打印设置：使用高品质矢量输出，推荐PDF或DWF格式归档。纸质打印时需校准打印机色彩映射，确保线型比例正确。
• 校核流程：打印前务必进行设计复核，重点检查剖面符号完整性、尺寸封闭性及公差匹配性。

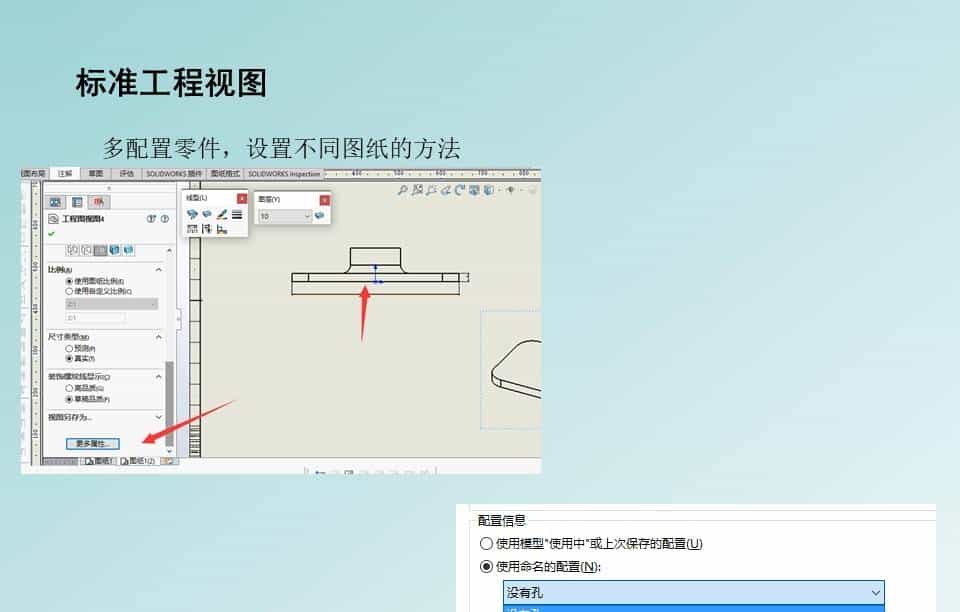

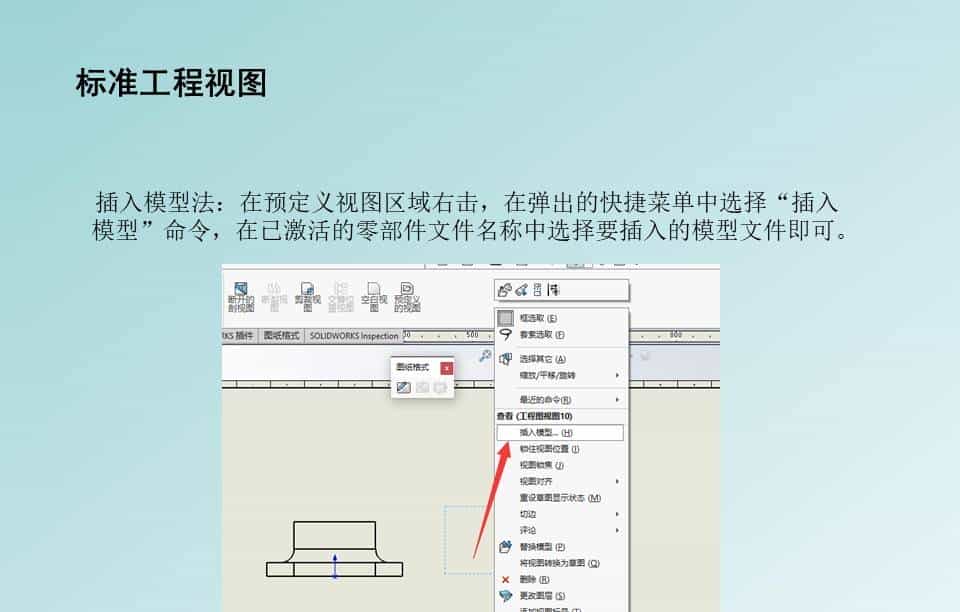

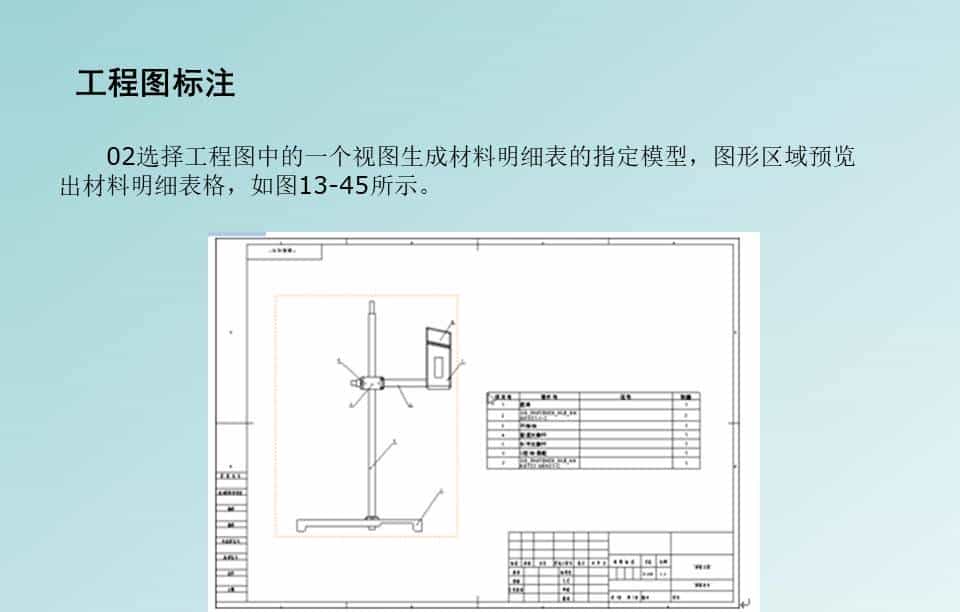

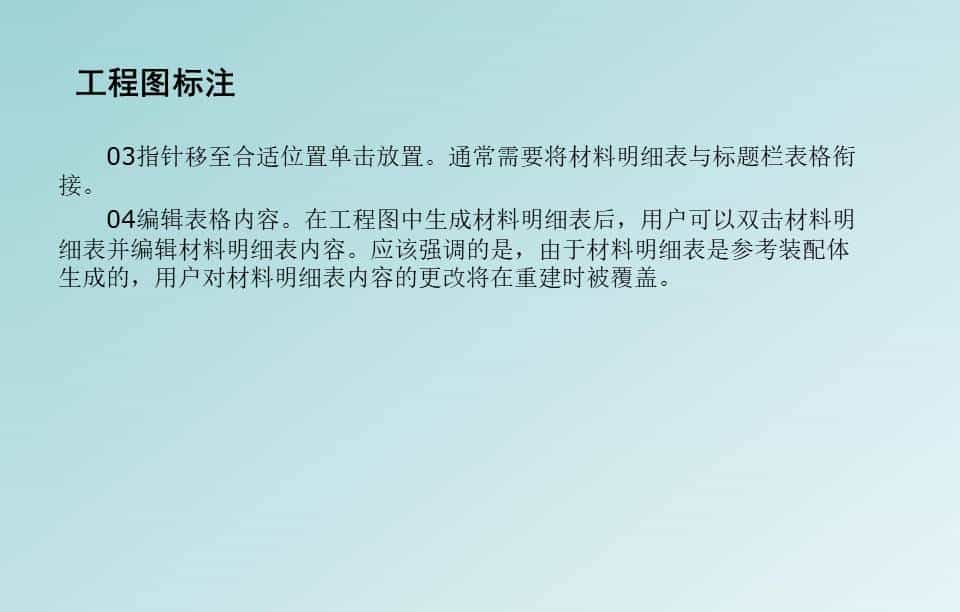

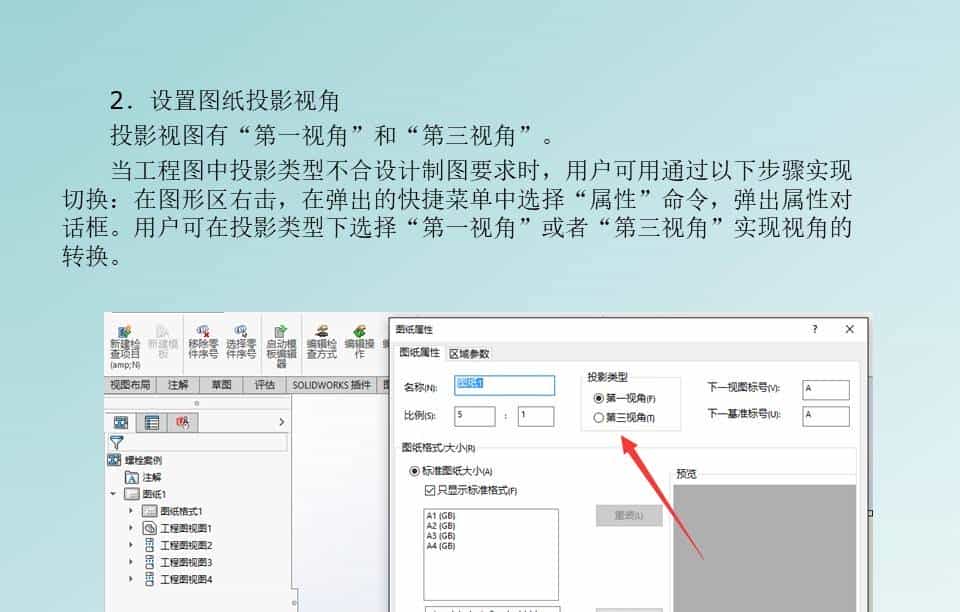

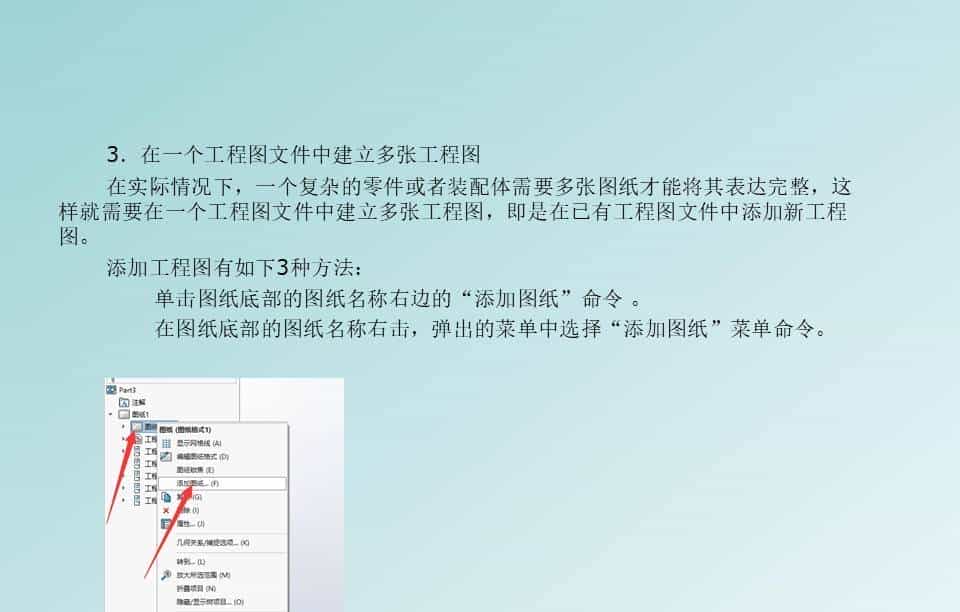

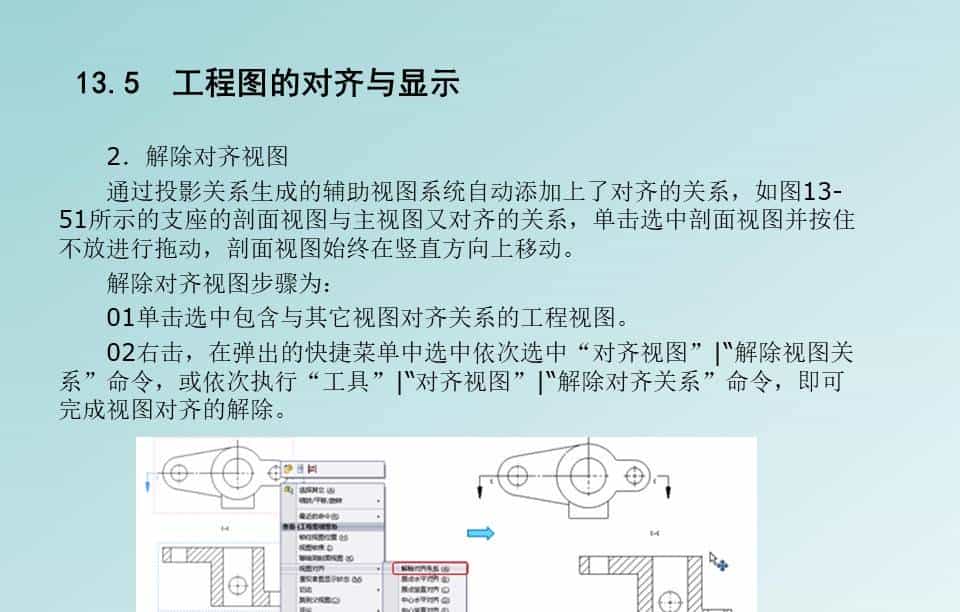

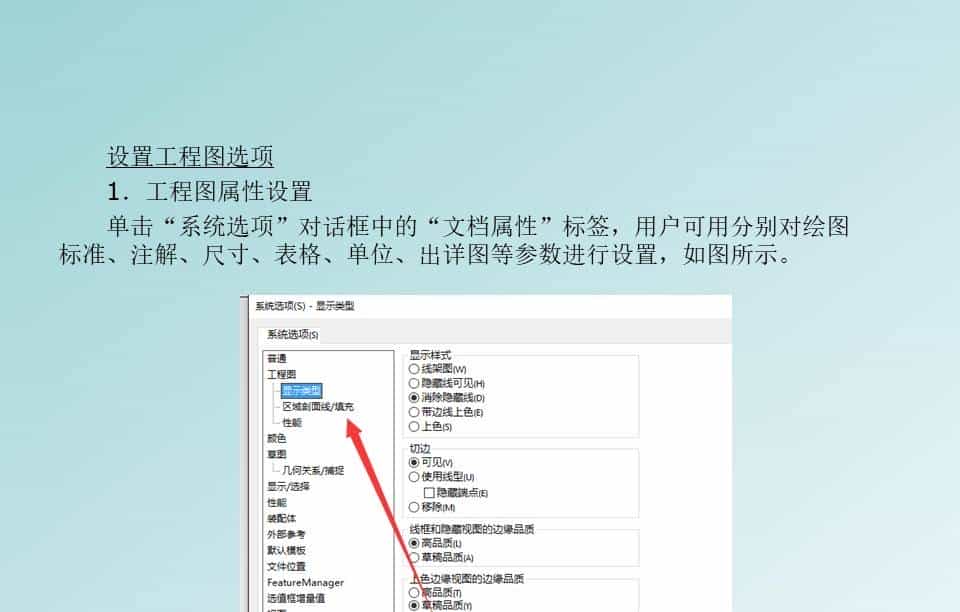

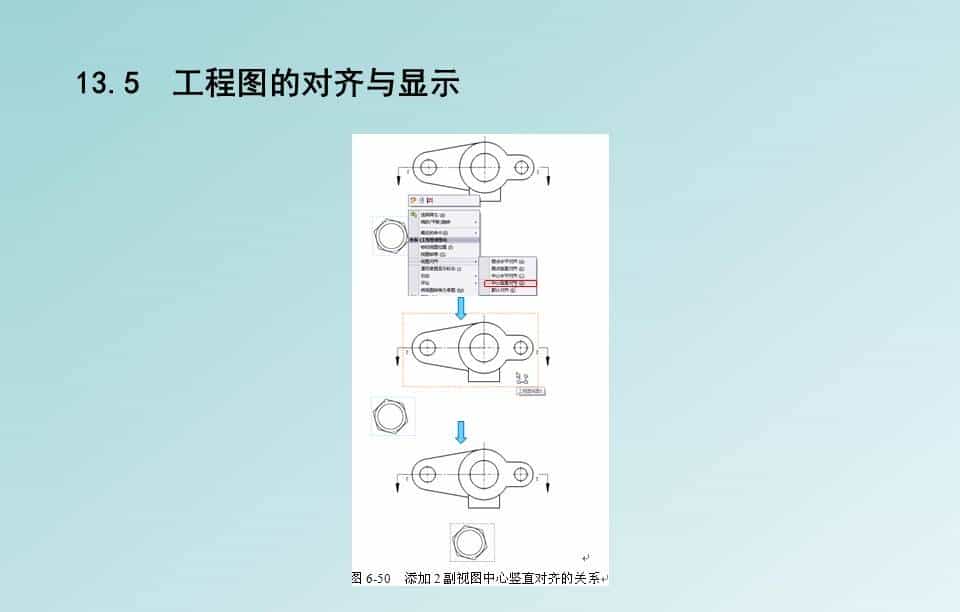

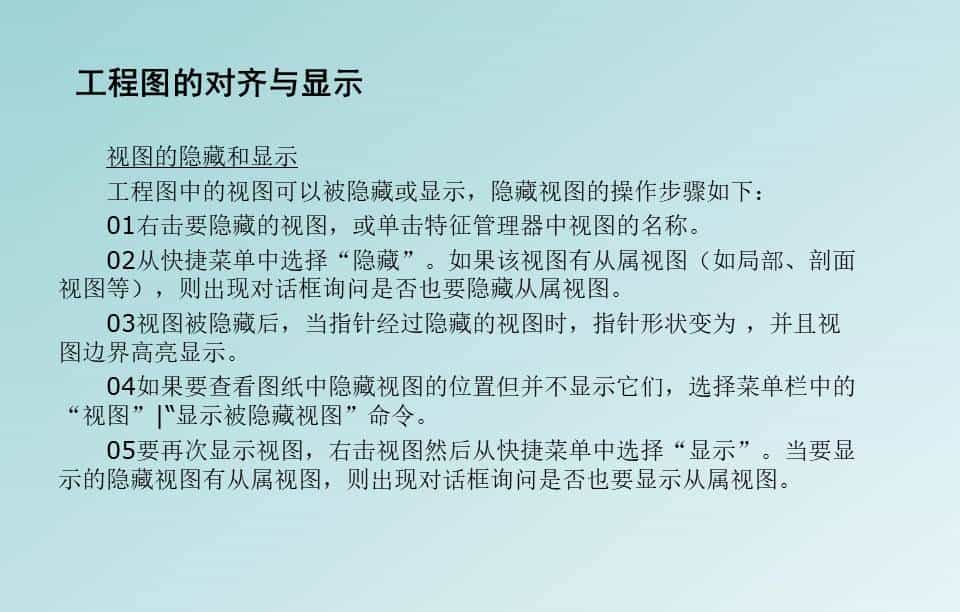

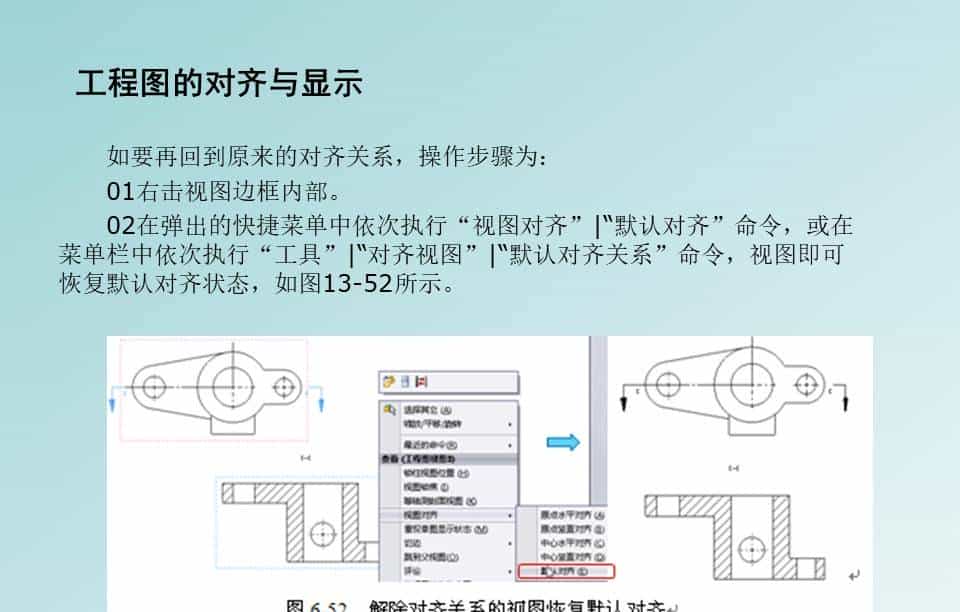

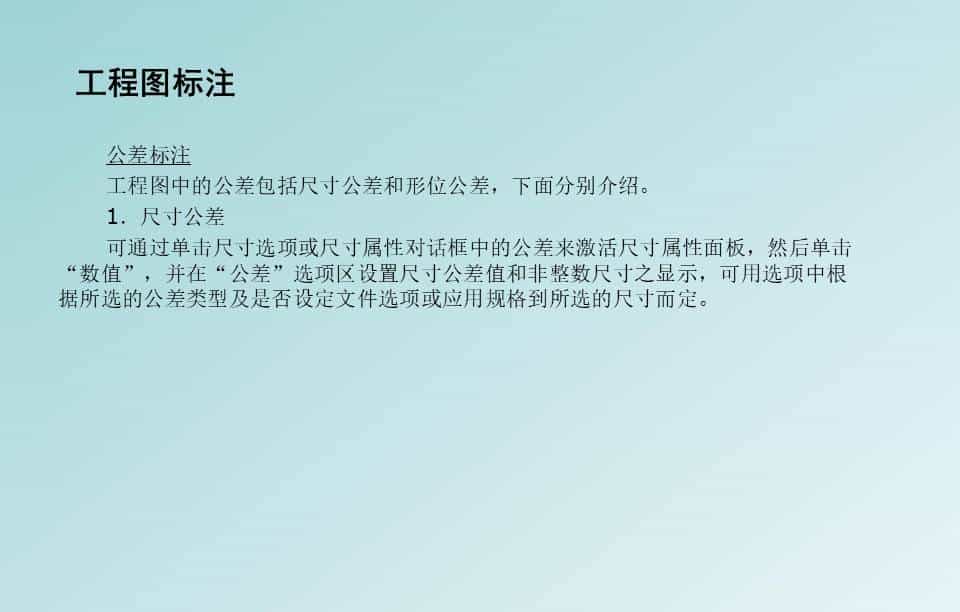

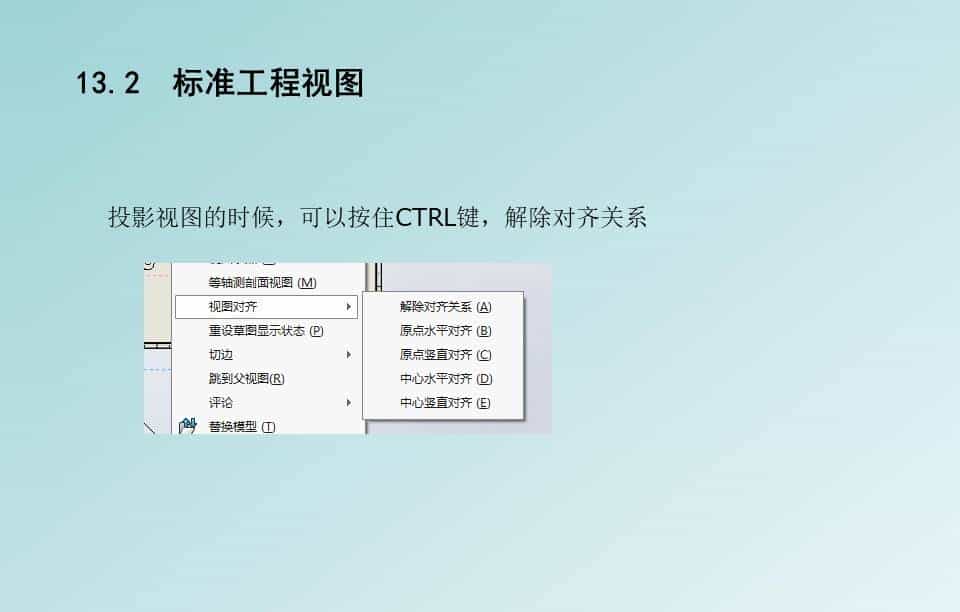

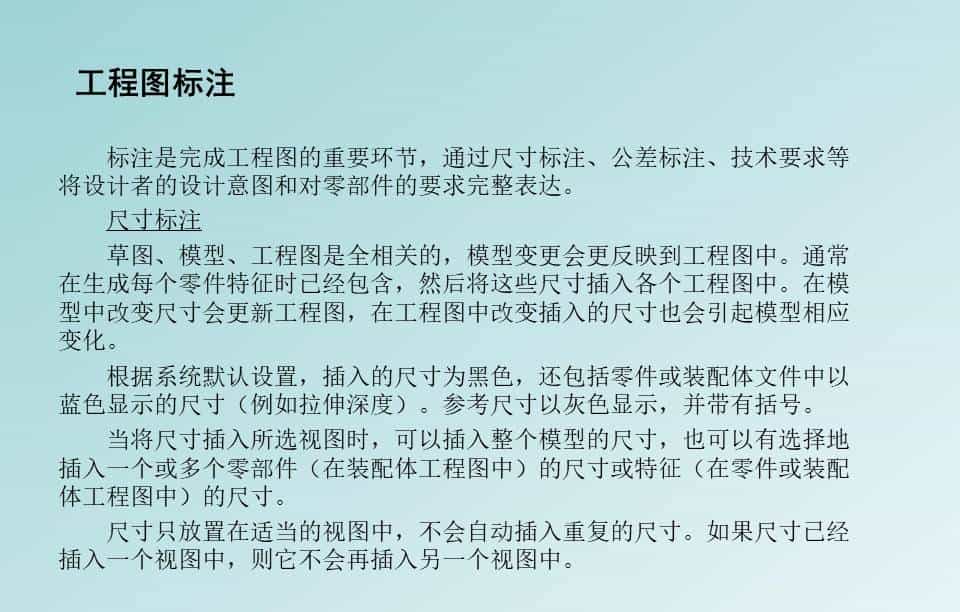

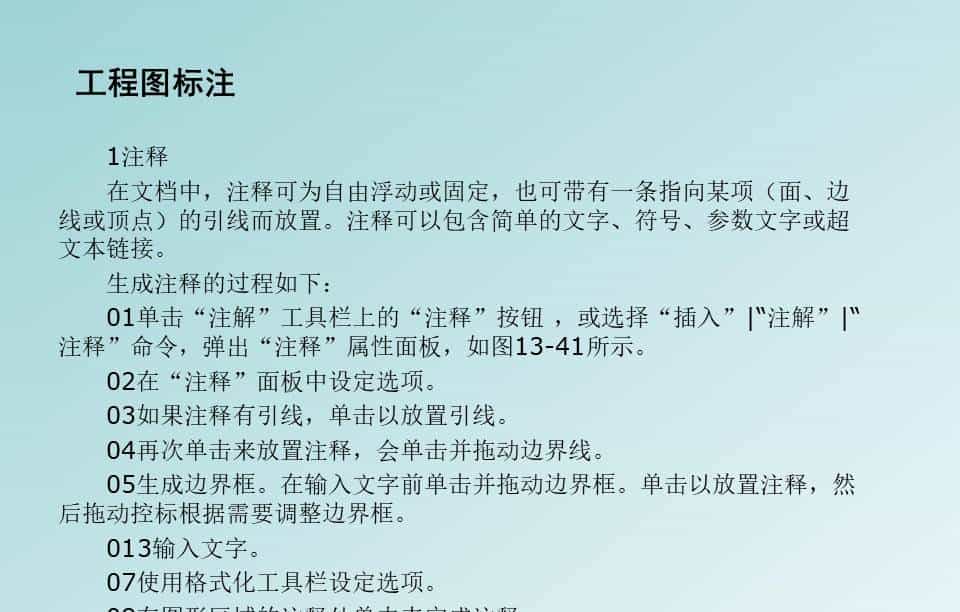

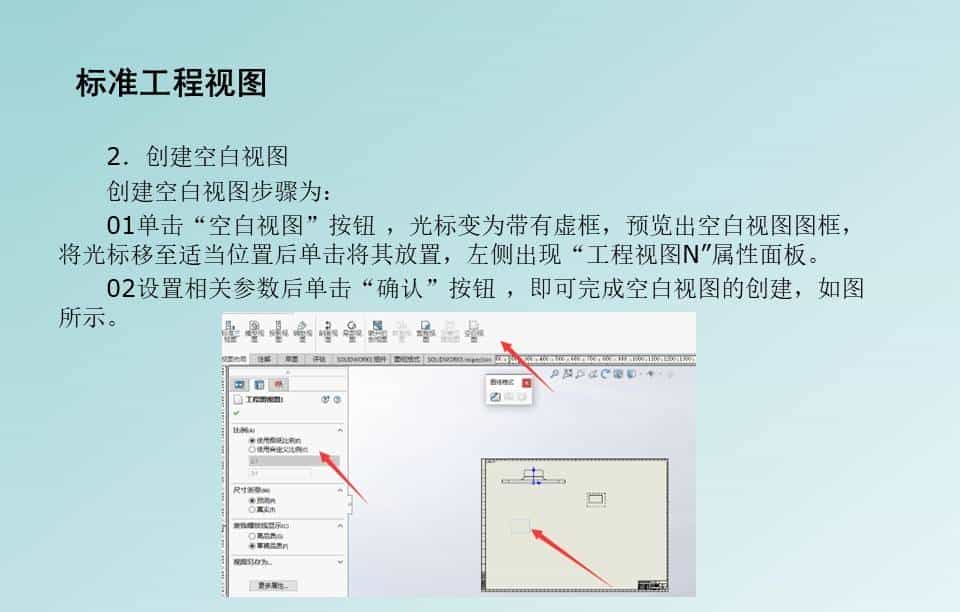

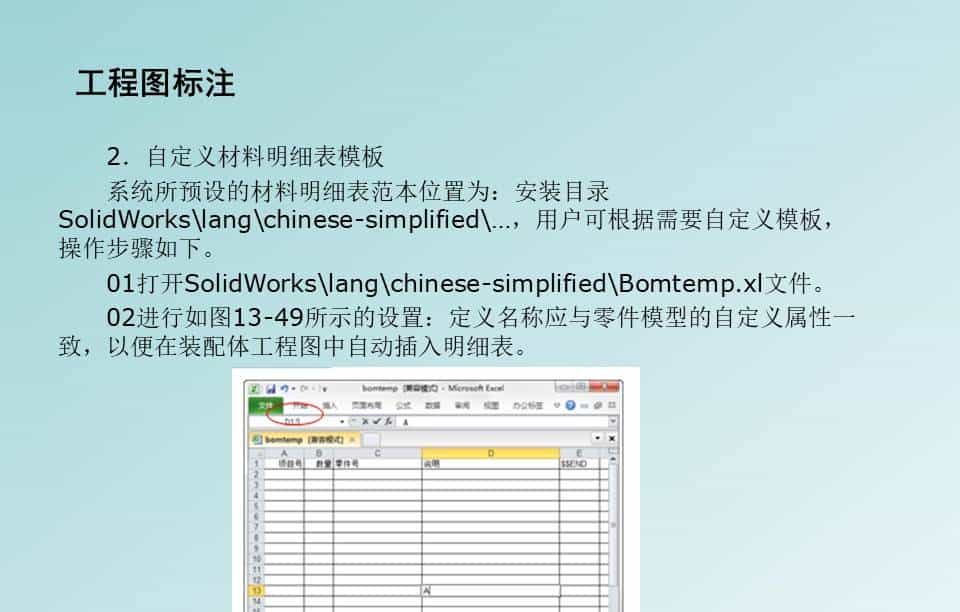

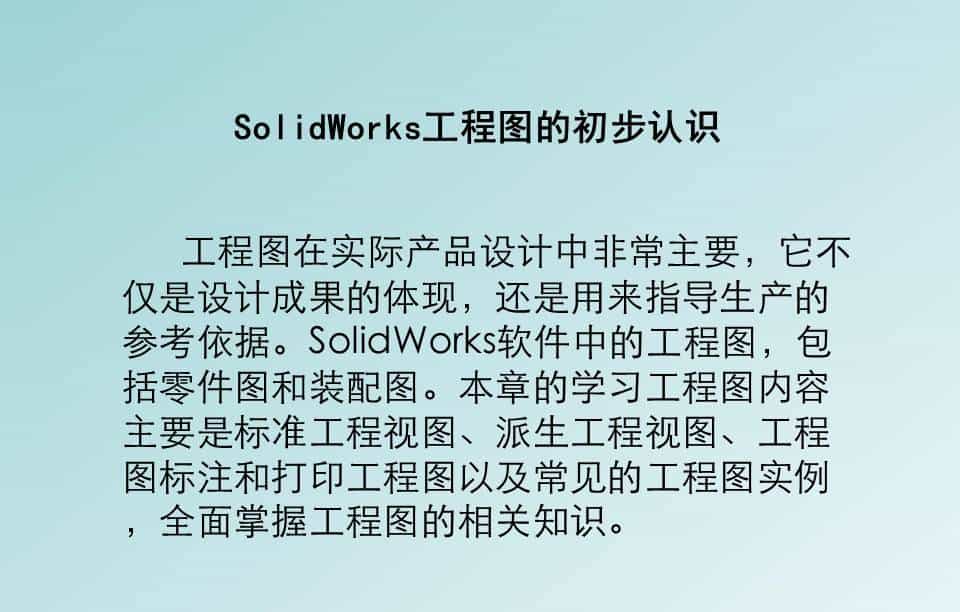

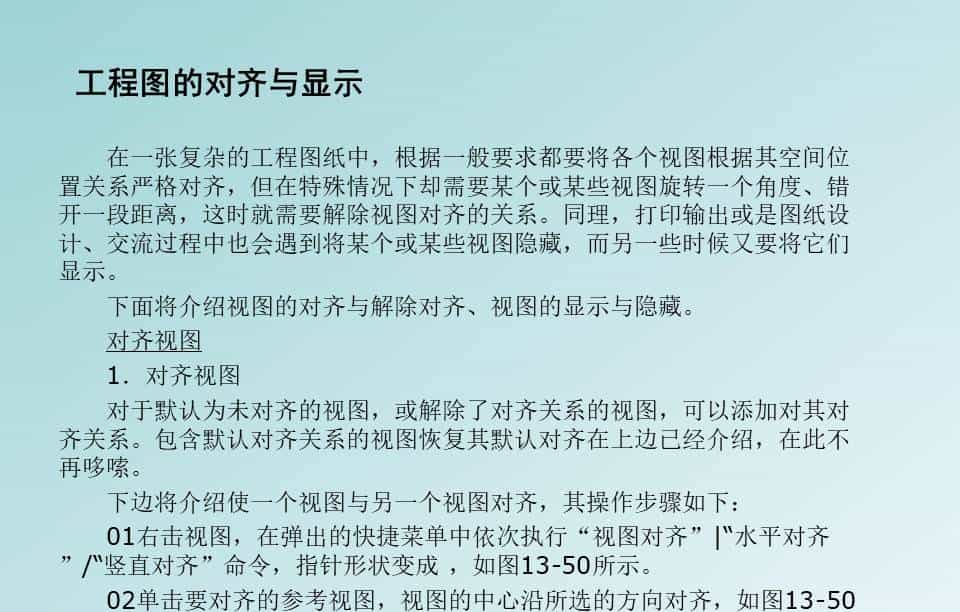

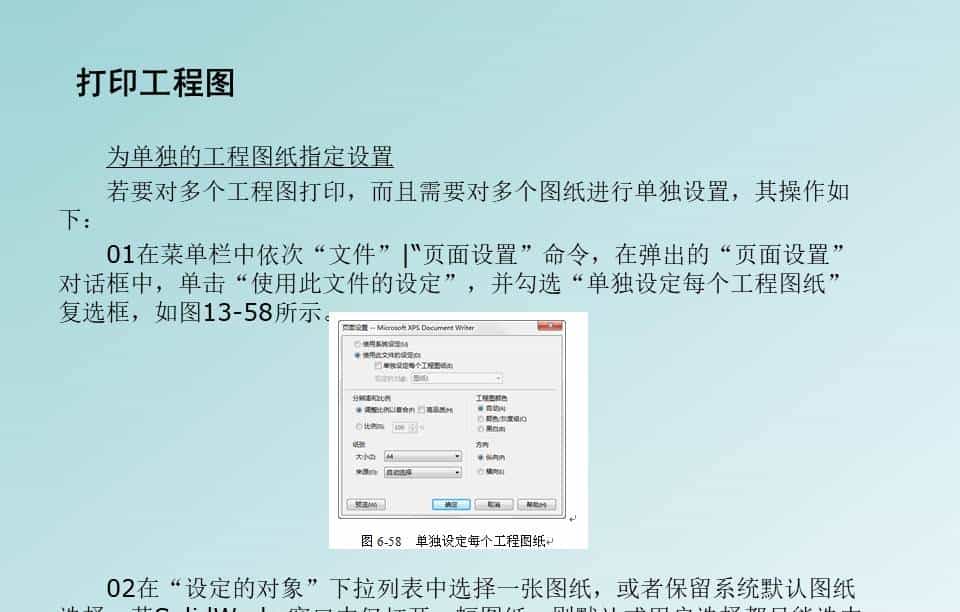

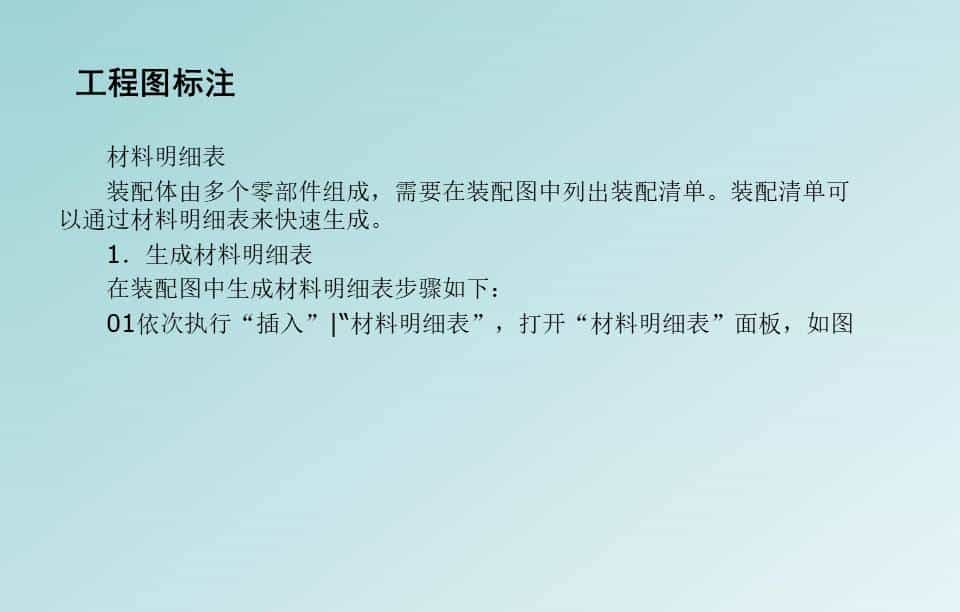

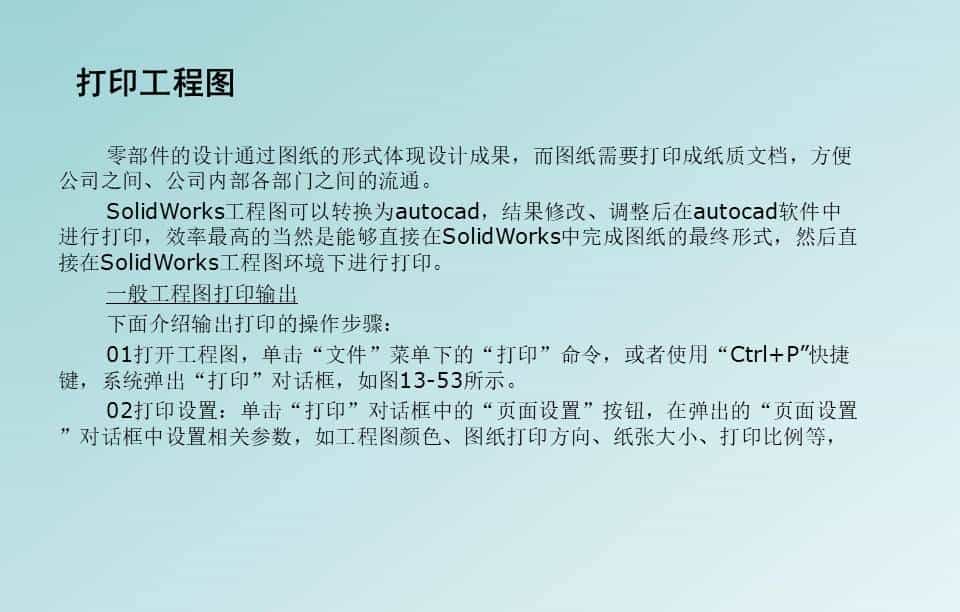

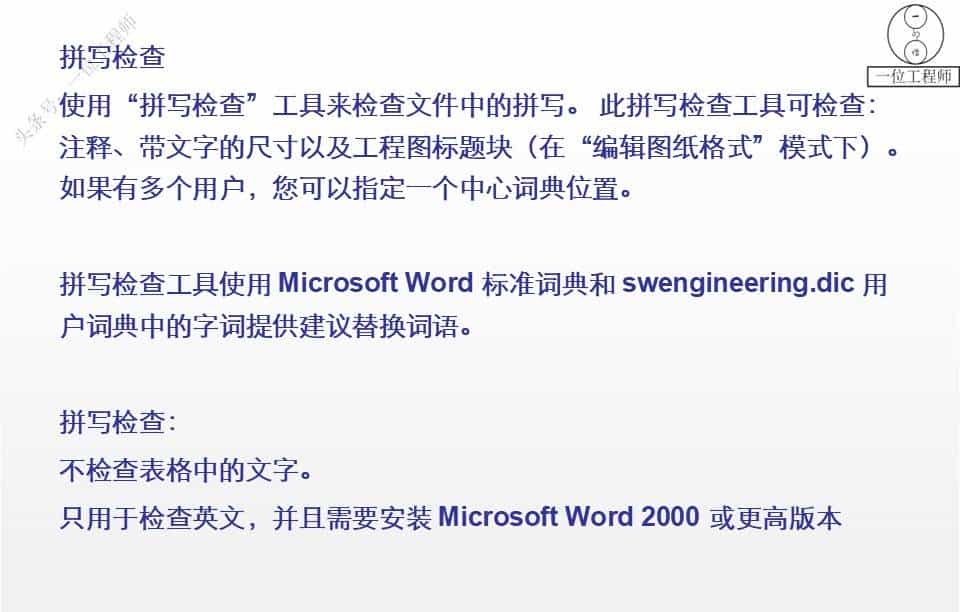

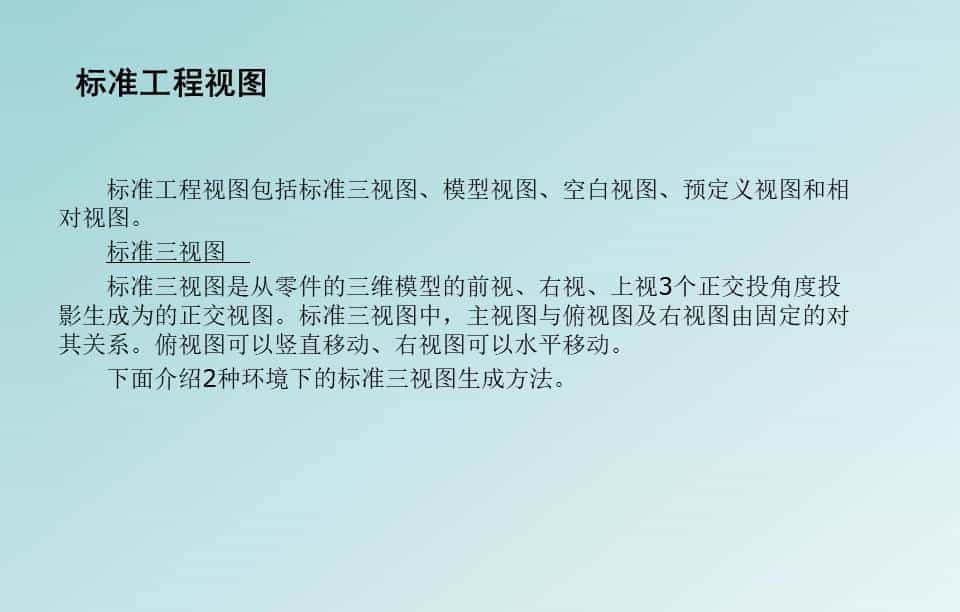

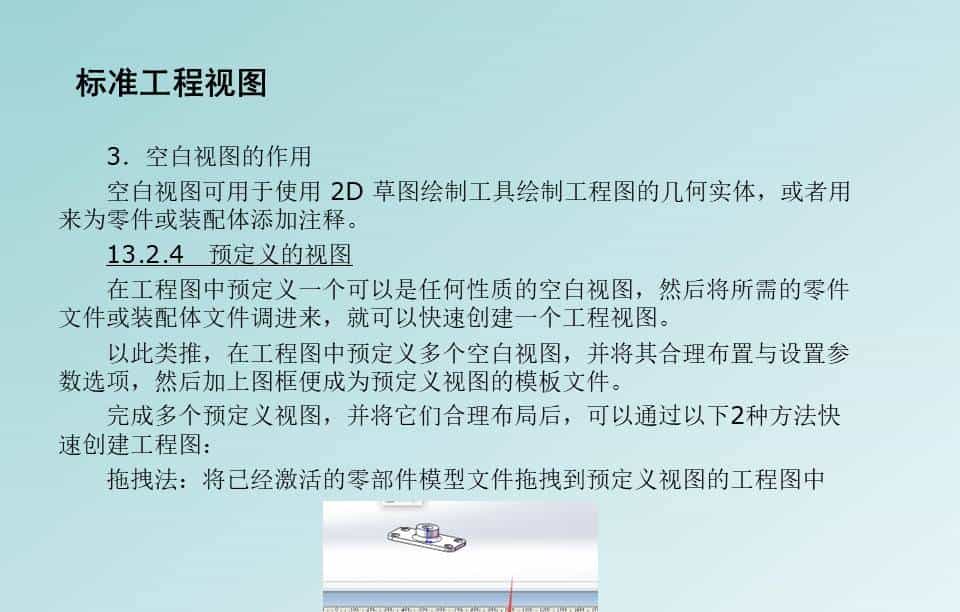

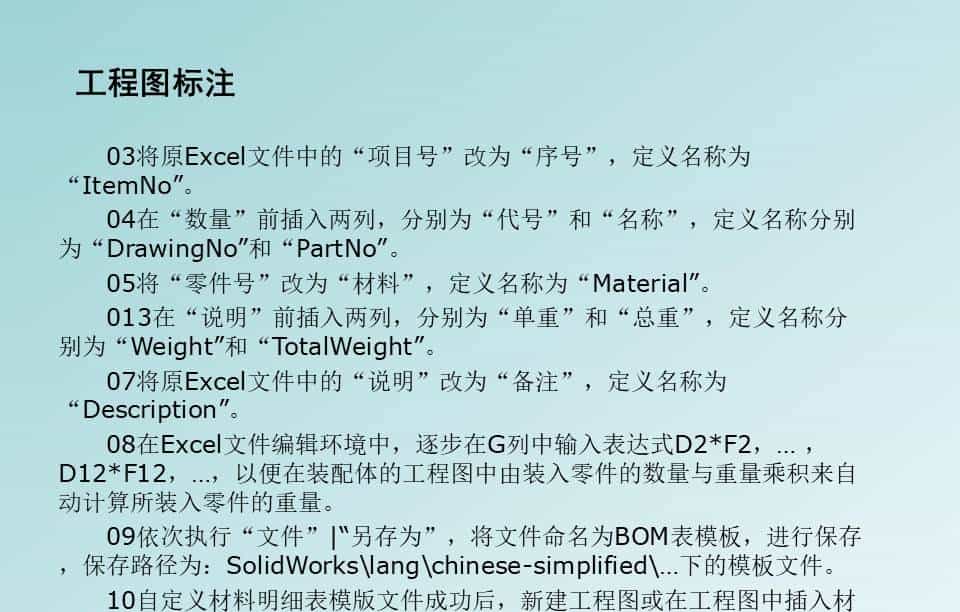

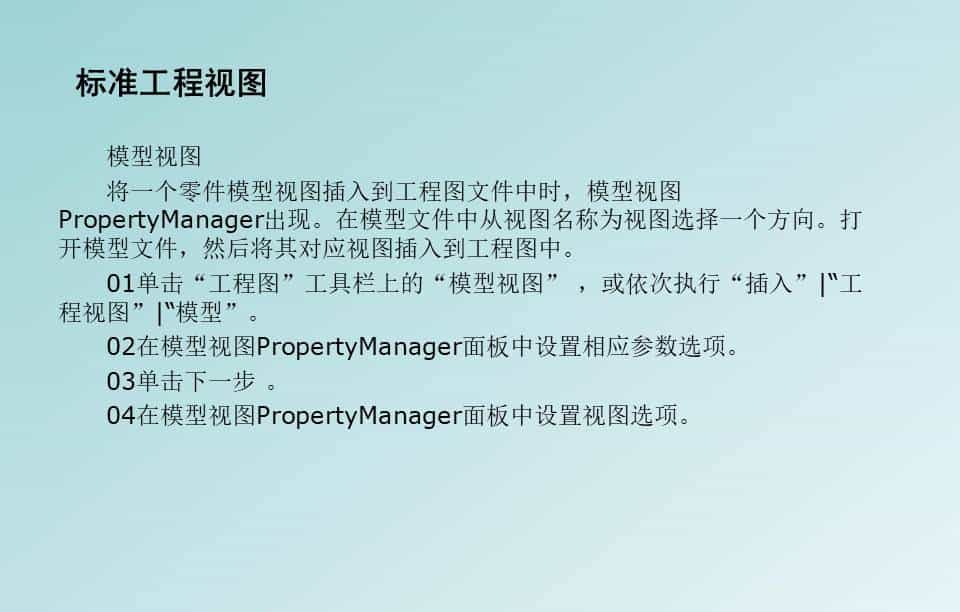

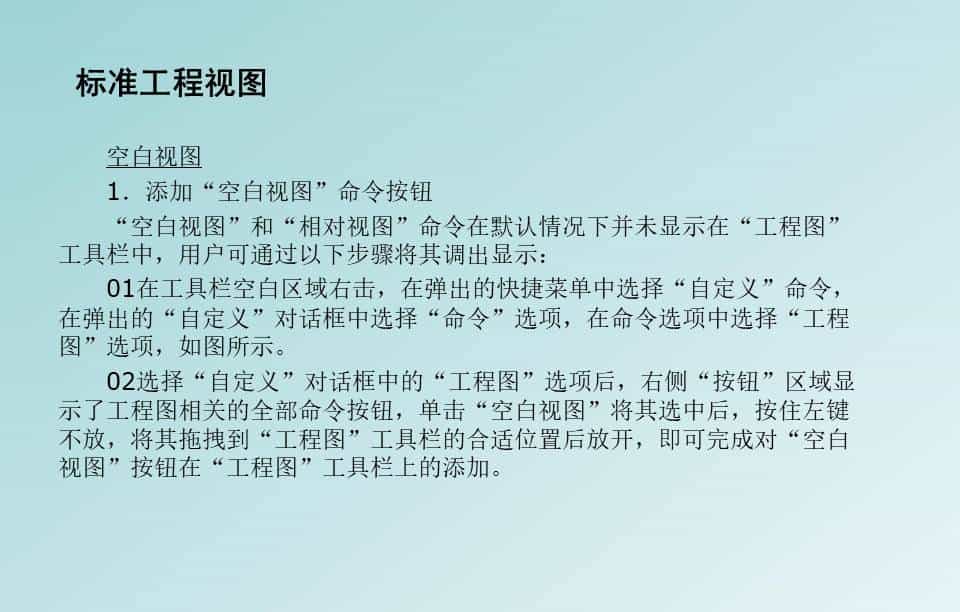

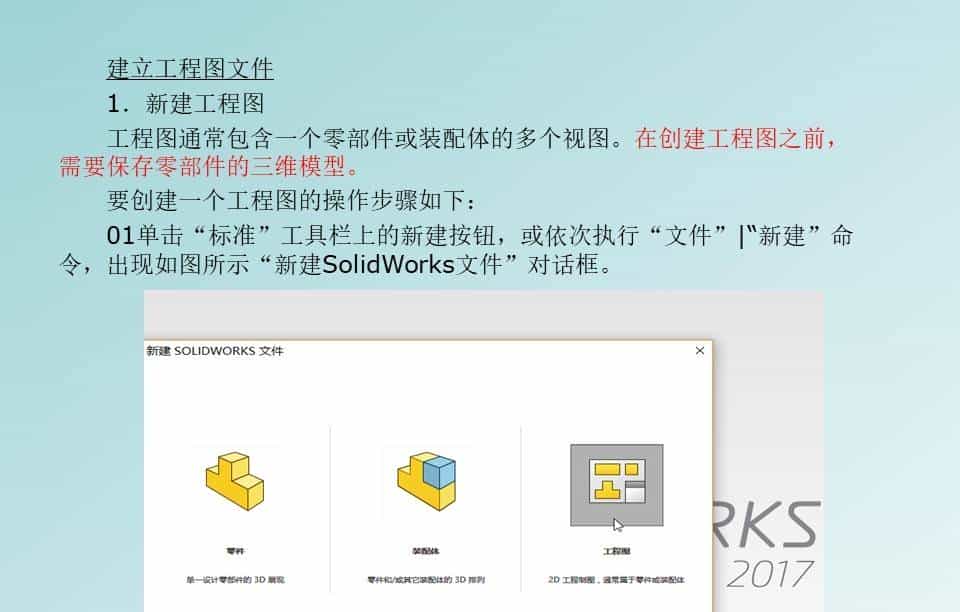

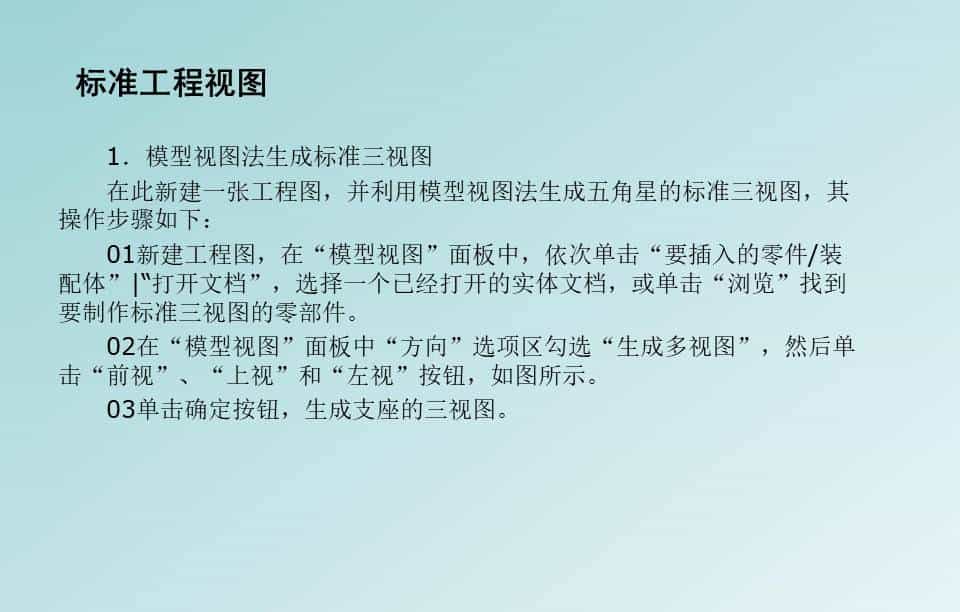

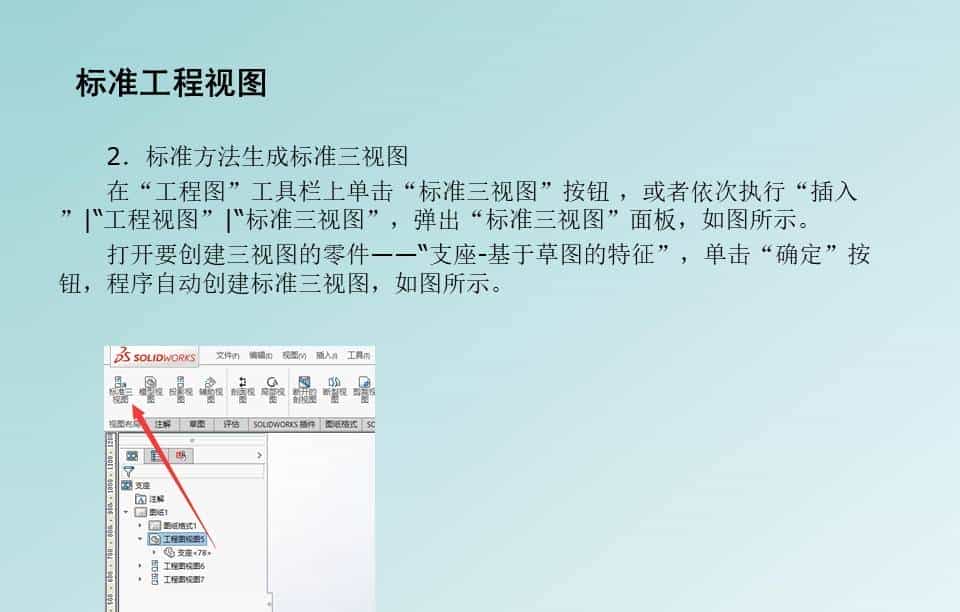

42页PPT介绍工程图
