后处理修改——程序头输出刀具列表

许多兄弟都希望，在软件后处理出来的NC程序里面添加刀具列表，添加刀具列表的好处是方便查看一个程序里面用了几把刀，以及多大的刀。一目了然，在没有程序单的情况下，方便调机操作人员找刀。

没有经过我们后期修改的后处理，是没法在程序开头出刀具列表信息。前面也有许多兄弟要求我出这篇文章来讲解怎么出刀具列表。我用９.１版本软件多，这里我以９.１版本软件的后处理来修改。

在修改前大家还是先看看自己用的后处理出来的NC程序，否有在开头有所用的刀具列表。这里我就不上力做对比了。

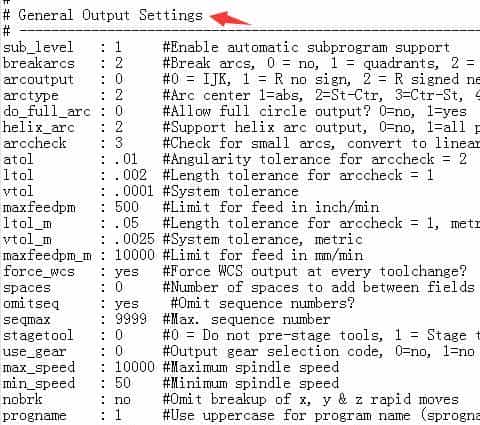

我直接讲怎样在后处理里面操作，想要出列表，需要添加一串代码。打开我们要修改的后处理文件，找到基本输出设置，添加这段代码“tooltable : 1 ”。如下图所示（这里我添加在最下面，也可以插入在中间，但要单独一行）。

单添加在这里还是无法使用的，在下面还需要添加一段代码，

pwrtt #Pre-read NCI file

if t>0, “(“, *t, *tldia, “)”, e

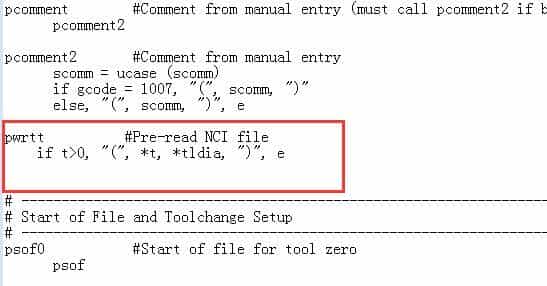

我将这段代码放在下图所示位置，也可以放在下面其它位置。

我们出个NC程序看有没有成功。

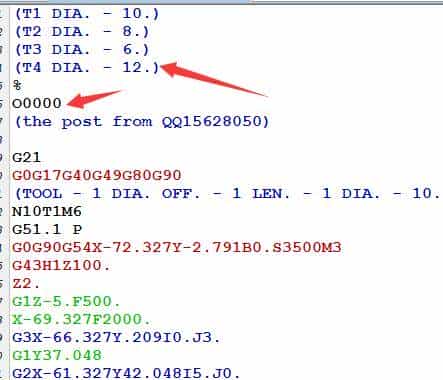

出刀具列表倒是成功了，但它却跑到程序名上面。显然不符合我们的要求，另外再做修改。

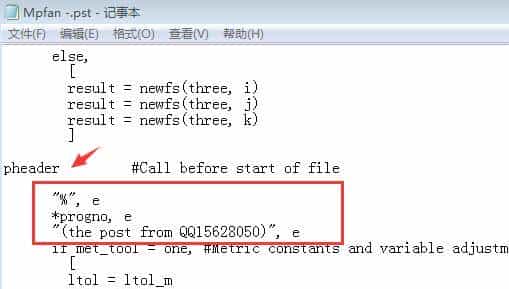

找到上图中我标记的位置，将红框里面的内容前面加上“#”号。把这几行代码复制下来。

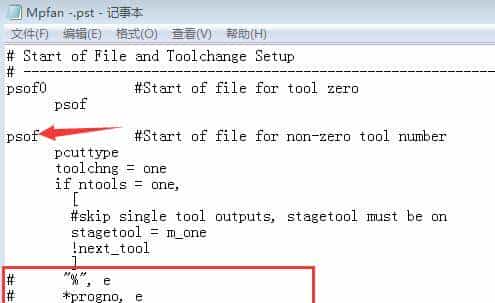

找到图中红色箭头标记的位置，把复制下来的代码粘贴在它下面，如上图所示，保存好。再看结果。（这里我个人ＱＱ信息是我另外添加进去的）。

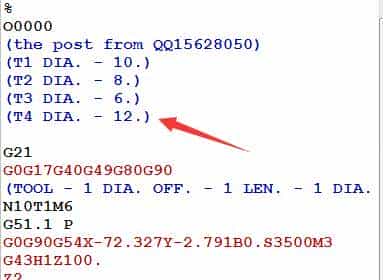

这样就是我们所想要添加的位置了。大家多动手自己操作，别每天只看不做。

欢迎大家多多交流

作者：黄工　　微信：15628050
