一、电气原理图绘制的分类

1. 面向图形设计

定义：
面向图形设计是传统的电气工程设计方法，主要通过绘制图形符号和线路图来表达电气系统的连接和布局

2. 面向对象设计

定义：
面向对象设计将电气元件视为对象，通过属性和关系描述系统，强调数据结构和逻辑关系。

• 对比总结

注释：面向图形是插入符号在关联部件，面向对象是插入设备，部件自动关联了

二、供电原理图绘制

• 原则符号：在图1选择端子、断路器、变压器、24v开关电源
• 选择导线：图2可以选择导线
• 提示：按tab键可以改变方向、ESC键可以把当前选择的去掉

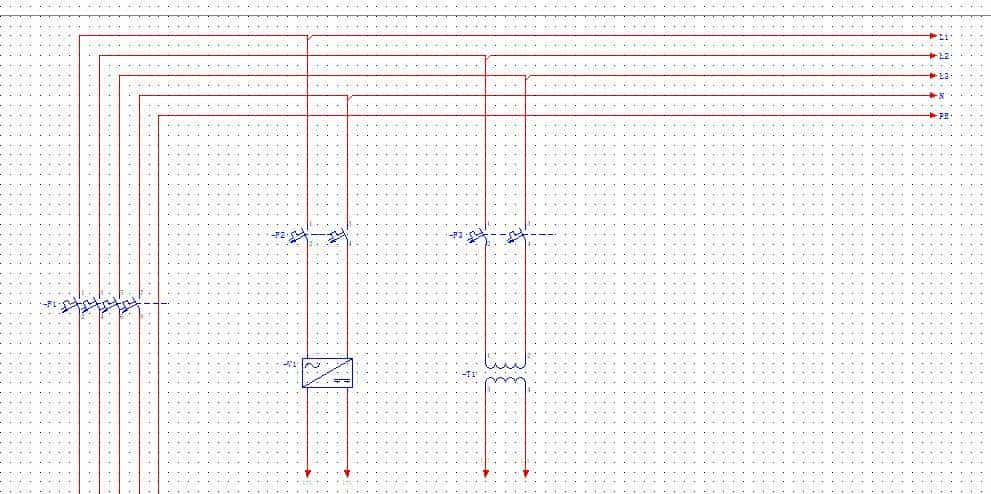

• 用到以上符号就可以绘制一共简单的供电图，如图3

图1

图2

供电图

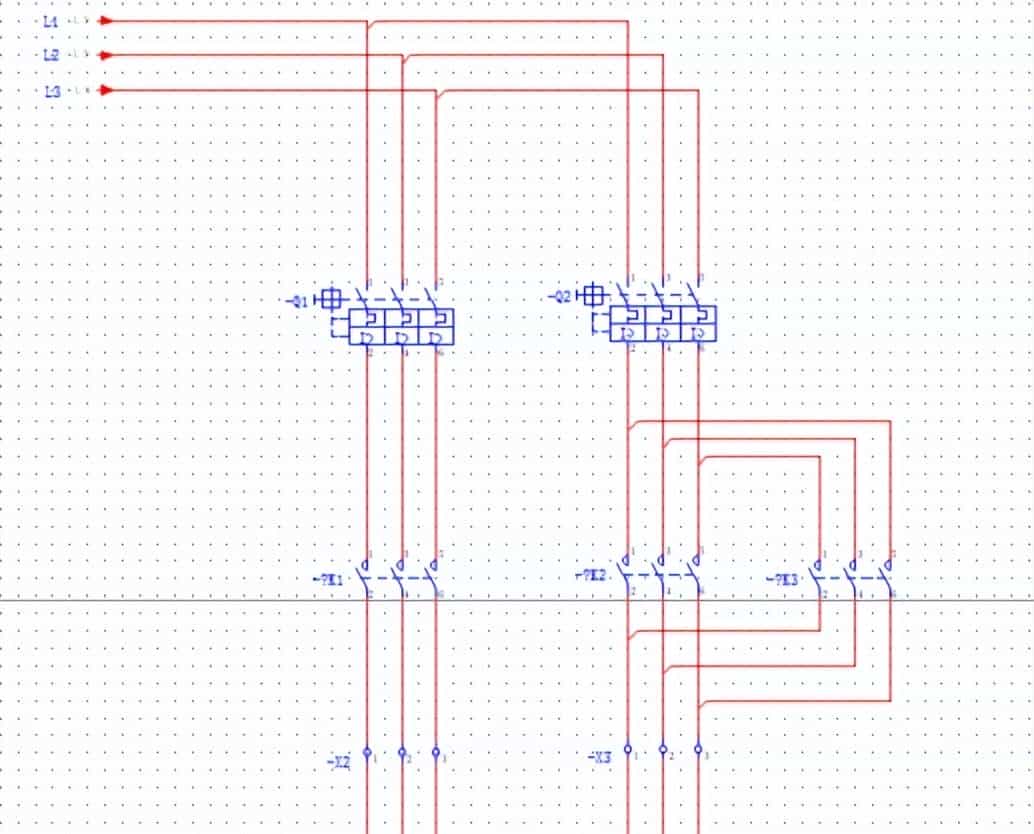

三、电机主控回路原理图绘制

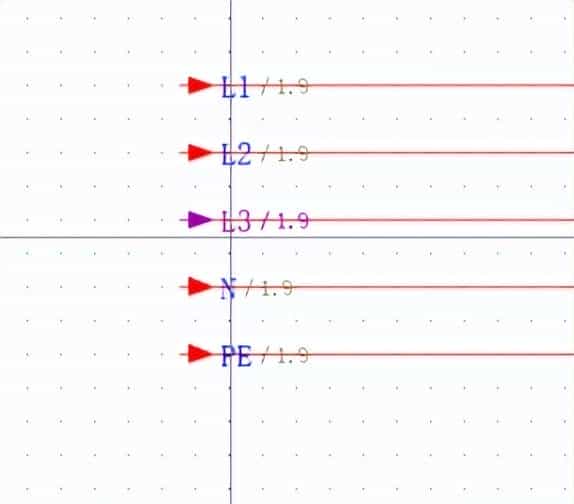

• 供电的L1、L2、L3、N、PE复制粘贴到电机原理图那页
• 复制后文本挡住了线，如图1，右键—文本—移动属性文本—拖拽到相应位置就可以了
• 插入电机和电机保护器
• 插入向下T节点
• 插入接触器主触点
• 插入触点（主电路就画好了）
• 整体复制这个主电路，粘贴后出现窗口，编号要更改
• 如果不美观可以选择向上移
• 不要的节点要删除掉否则会报错

图1

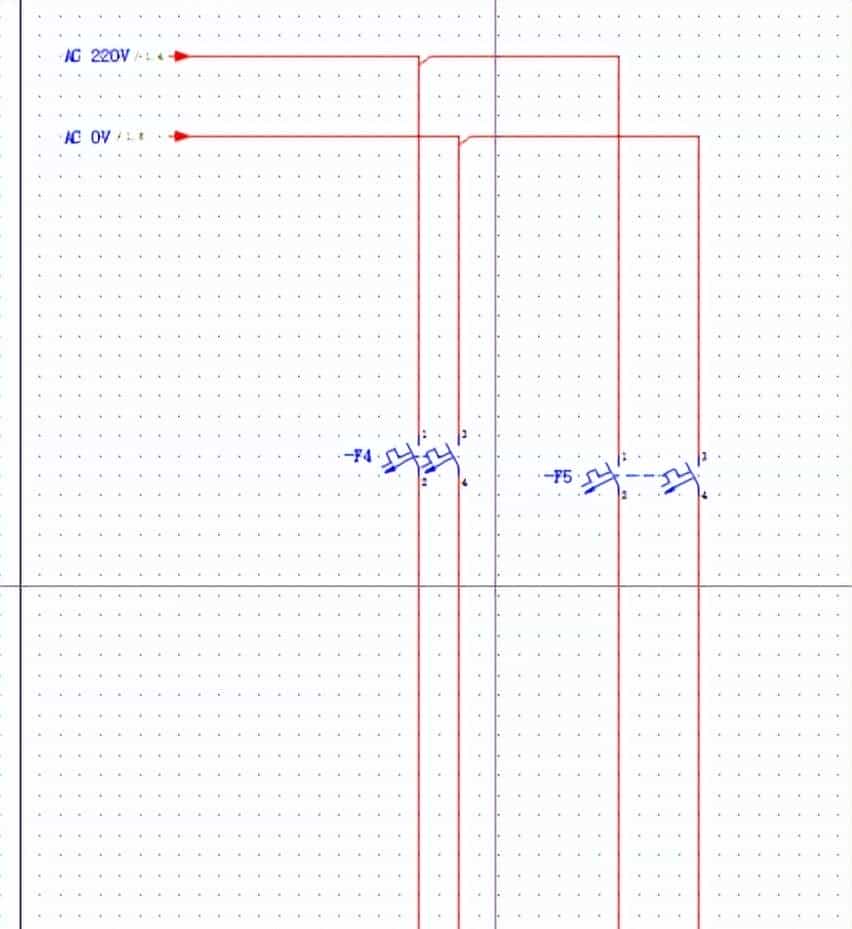

四、插座照明原理图绘制

• 插入两个中断点，AC 220V和AC0V

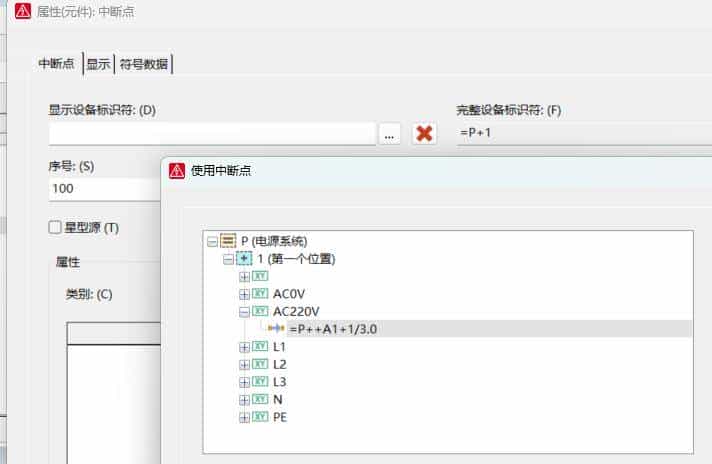

• 关联中断点：打开供电图，双击变压器的中断点–显示设备标识符—选择中断点
• 插入插座和断路器、节点连接上
• 灯的替换：复制插座的原理图，双击插座–编号/名称—-点点点—-替换成灯
• 灯方向更改：变量—看预览选择方向

成品

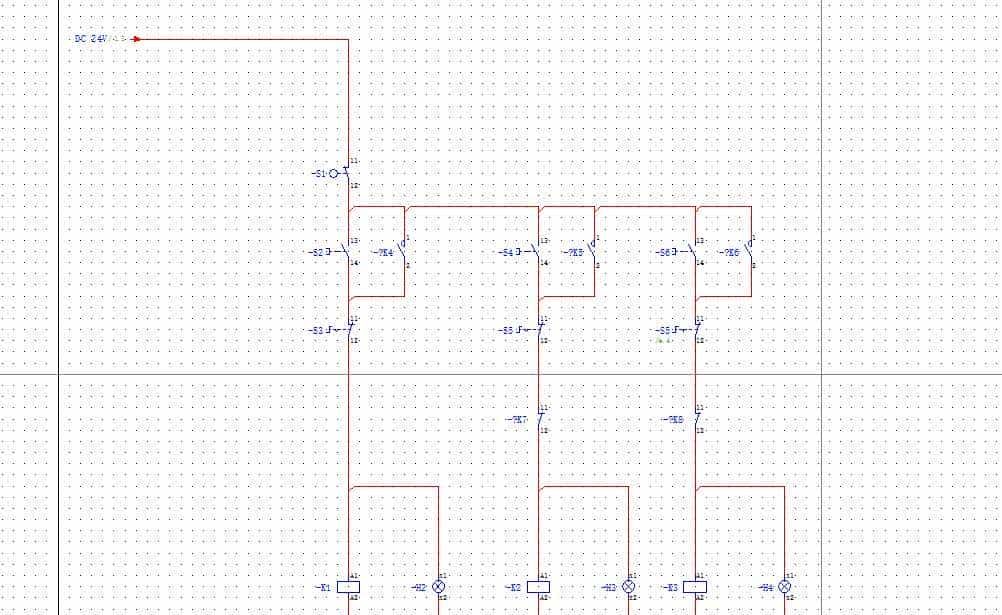

五、控制回路原理图绘制

• 24V 和0伏关联到开关电源下
• 插入线圈、按钮、触点、指示灯等
• 网上一搜一大堆，就根据实际情况绘制就好

原理图
