变频器接线那些事——从基础到复杂实操技巧全记录

最近跟着老师傅学变频器接线，发现这东西真有意思。变频器能控制电机转速，用在水泵风机这些设备上能省不少电。但是接线时得特别小心，稍有差错轻则烧模块，重则整台机器报废。今天把我记下的要点捋一捋，都是实打实的干货。

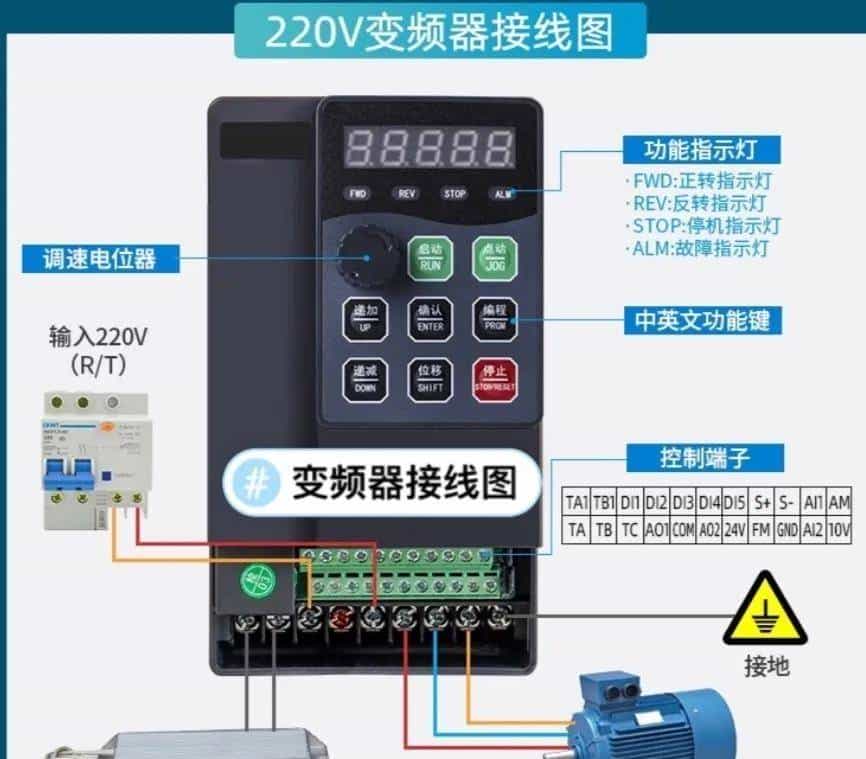

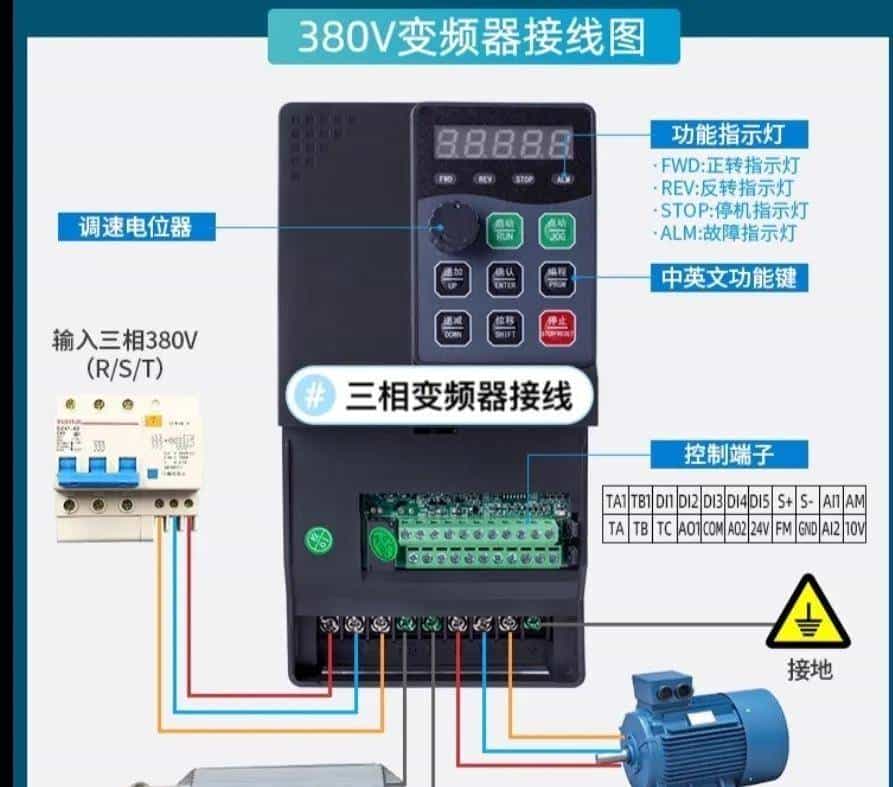

先说主回路和控制回路的区别。主回路就是电源进线和电机出线，三相电进来接到变频器的R、S、T端子，再从U、V、W端子连到电机。控制回路主要是按钮、电位器这些配件的连线。控制电源一般是24伏直流，操作面板上的按键用来启动停止，电位器调节转速。要是接反了电源极性，变频器立刻就坏了。

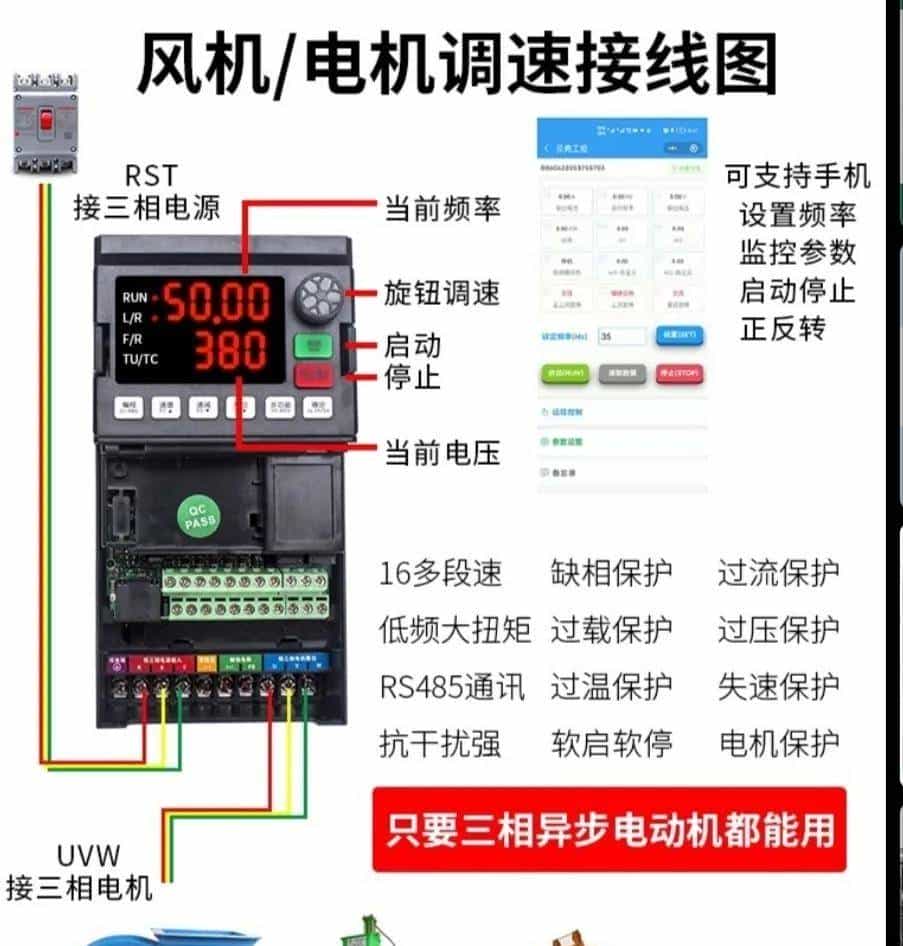

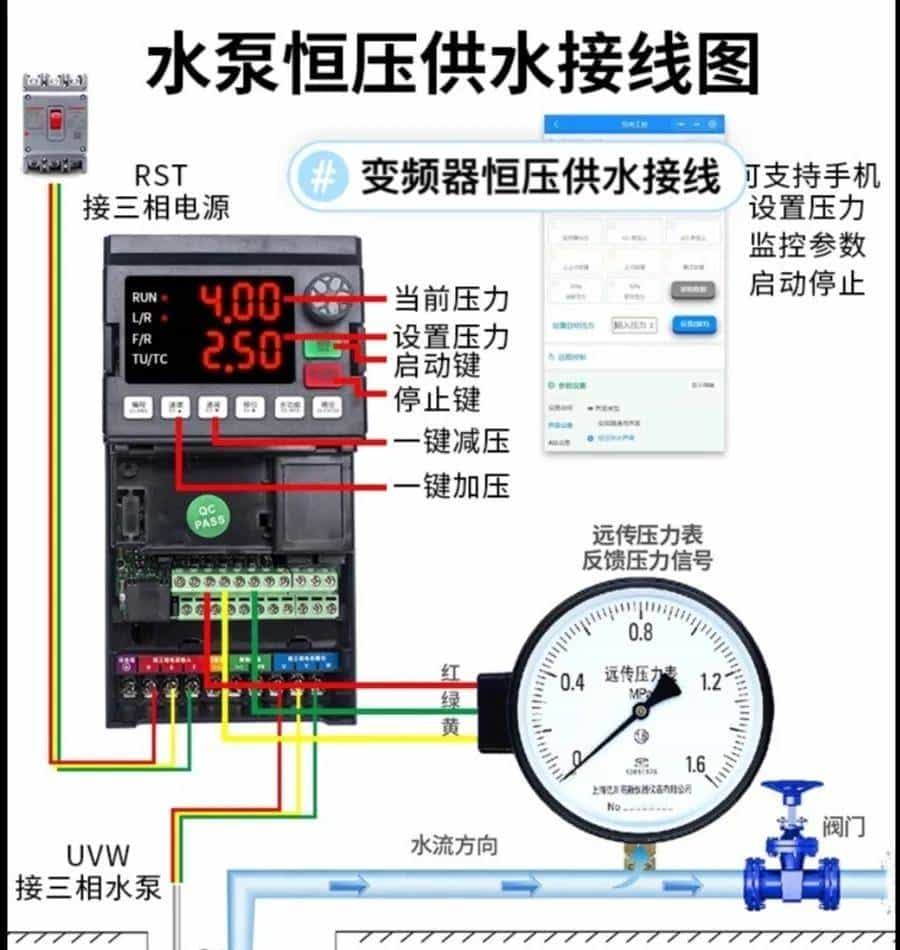

水泵恒压供水系统最常用，压力传感器把信号传给变频器，水压低就加快转速，水压高就放慢。我看到过有人把传感器线和动力线捆一起，结果信号干扰严重，压力总是忽高忽低。正确的做法是走线分开，传感器尽量离大电机远点。风机调速也一样，温度传感器反馈数据给变频器，自动调节转速。

不同品牌变频器端子排布不太一样。三菱的FR系列有个复用端子，同一个孔能当启动按钮也能接电位器。台达的VFD-M系列正反转需要设置参数，得先按PU键进入功能码修改。西门子V20有模拟量输入口，接个0到10伏的电压表就能调速。国产锐普变频器价格便宜，但端子标号和日系产品不一样，刚开始用时得多对照说明书。

接线工艺马虎不得。控制柜里接触器触点氧化会导致接触不良，得用砂纸打磨。急停按钮必须直接连到变频器的安全停止端子，不能通过PLC中转，否则紧急情况下可能停不下来。潮湿环境要用密封接线盒，我在南方工地见过没做防水的变频器，主板上全是霉斑。

学的时候老师傅特别强调参数设置。电机功率和电流参数必定要填准确，不然变频器保护功能老跳闸。PID参数调节最难，压力波动大了要把积分时间调小，反应太快就把微分时间调大。有个实例是小区供水泵，工人把PID参数全设成默认值，结果水压像过山车一样上上下下。

目前有些新设备开始用PLC控制多台变频器，列如纺织厂的生产线。PLC发出指令让五台电机同步运转，比人工调整效率高多了。不过这种复杂系统对布线要求更高，信号线和动力线得分开走槽，否则相互干扰系统会死机。

最近还听说变频器和光伏板直接连接的技术，省了逆变器这环节。但电压不稳时容易损坏模块，还需要加稳压装置。老师傅说这可能是后来方向，不过目前技术还不成熟，用的人不多。

故障排查全凭经验。上次遇到一台水泵变频器报警，查了半天发现是编码器信号线断了。有的故障代码对应多个问题，得一步步排除。列如F07代码可能是过流也可能是散热片温度过高，得先测电流再看看风扇转没转。

目前学校实训室有AR辅助接线训练，戴上眼镜对着变频器就能看到端子对应的功能说明。还有人开发了手机APP扫码识别型号，直接弹出接线图纸。不过我还是觉得老方法可靠，图纸打印出来对照着接，出错了也能记清楚是哪步操作的问题。

总之变频器接线得仔细看说明书，参数设置要对应电机型号，接线前必须断电。遇到不懂的千万别乱猜，打厂商电话问清楚。目前工地电工大多只会接最简单的线路，稍微复杂点的参数设定和异常处理就不懂了，这些细节才是区分高手和普通人的地方。
