机械制图入门必看：CAD绘图练习8个趣味图形。
酸奶菌制图。
各位同学，这么简单的CAD练习题好多同学都画不出来，看到题后来特别懵，我们来一起拆解一下这道习题，它的绘图技巧学会了你就能轻松拿捏CAD。
我们一起来看一下第五题，第五题给了一个已知条件，一个是F80，然后F80是谁的尺寸？是最外圈的尺寸，里边还内接了一个正方形，然后再给正方形里边还套了一个圆，和它相接的一个圆，然后相切圆里边还有内接的一个正三角形。
然后这个圆形的这F80是圆形的外边还有一个外切的正圆形，我们只用到两个命令，一个是圆的C命令，还有一个是正多边形的命令，一个是POL，一个是POL，一个是C命令，我们来进行运用一下。

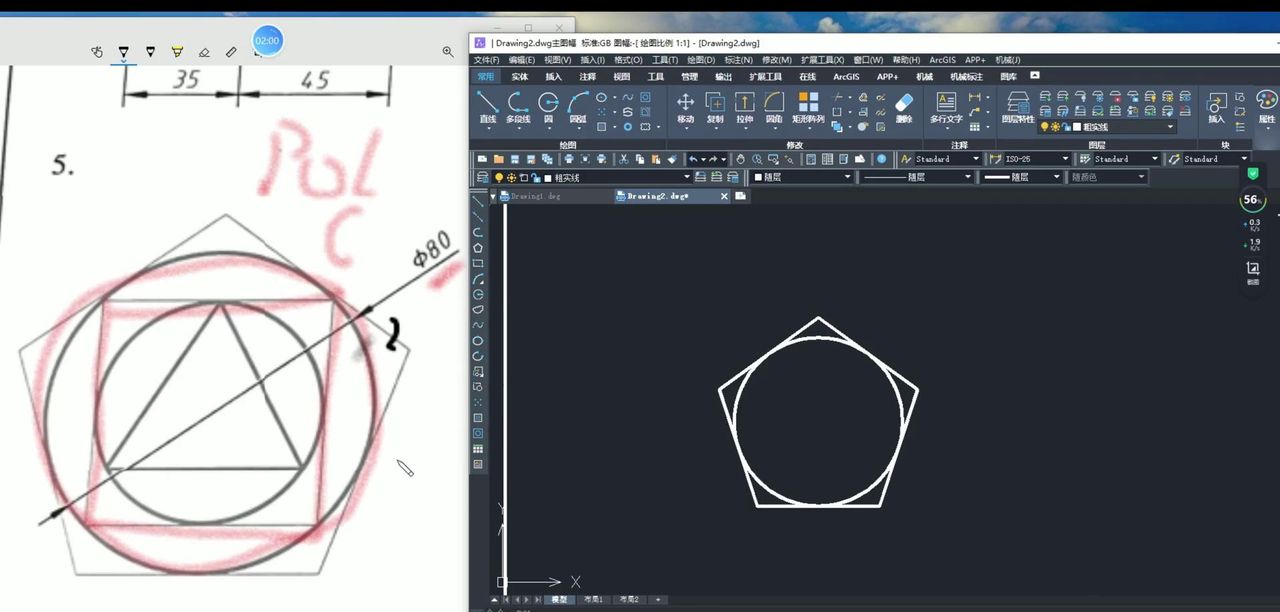

·根据它的已知条件入手，第一把图层选择初试线图层下面，然后输入C空格，点击鼠标左键，点击一点，然后不要动了，这个时候输入D空格，它的直径是80，那我们输入80空格。
·从它的已知第一个入手，从这个第一个入手已经画好了，那我们来画第二个。
·第二个可以画外边的正五边形，正五边形输入POL空格，它的边的数目是五，输入五空格，点击它的中心点，点击圆心，问内接于圆还是外切于圆，这个时候是外切，输入C空格。

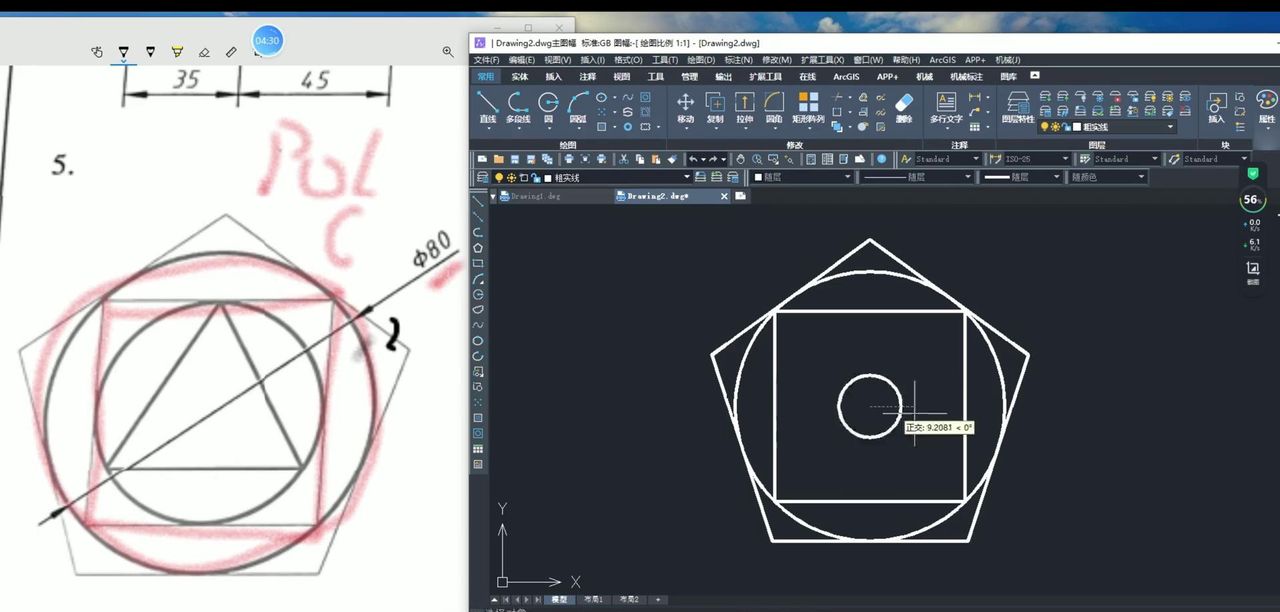

·按照它的五边形的样子进行落落点，点击下边的圆的象限点，再画一下，里边还套了一个内接的正方形，输入poo，输入边数是四空格，找到指定正多边形的中心或者是边儿，这个时候选择选取中心，中心还是圆的中心，问内接还是外切，是内积，输入I空格，先给它进行落在象限点上，给它进行旋转，把边线旋转45度。
·输入RO空格旋转命令，指定对象就是矩形正方形，选中后来点击空格指定基点，这个时候不用复制了，直接输入它的旋转角度，旋转角度输入45度就可以了。
·在里边儿还有一个圆，这个圆是个内切圆，点击圆心点半径，半径就是选择正方形的边长倒到边线上就可以了，找到象限点了。
·里边还有内接了一个三角形，这个三角形是内接，还是再次输入POL空格数据，它的边数是三空格，指定中心，问内接还是外接，还是内接输入I空格，指定它的半径，半径选取三角形一样的位置，选择最上面，进行给它标注，点击图层，点击尺寸标注的图层，点击直径标注，把five 80标注出来就可以了。

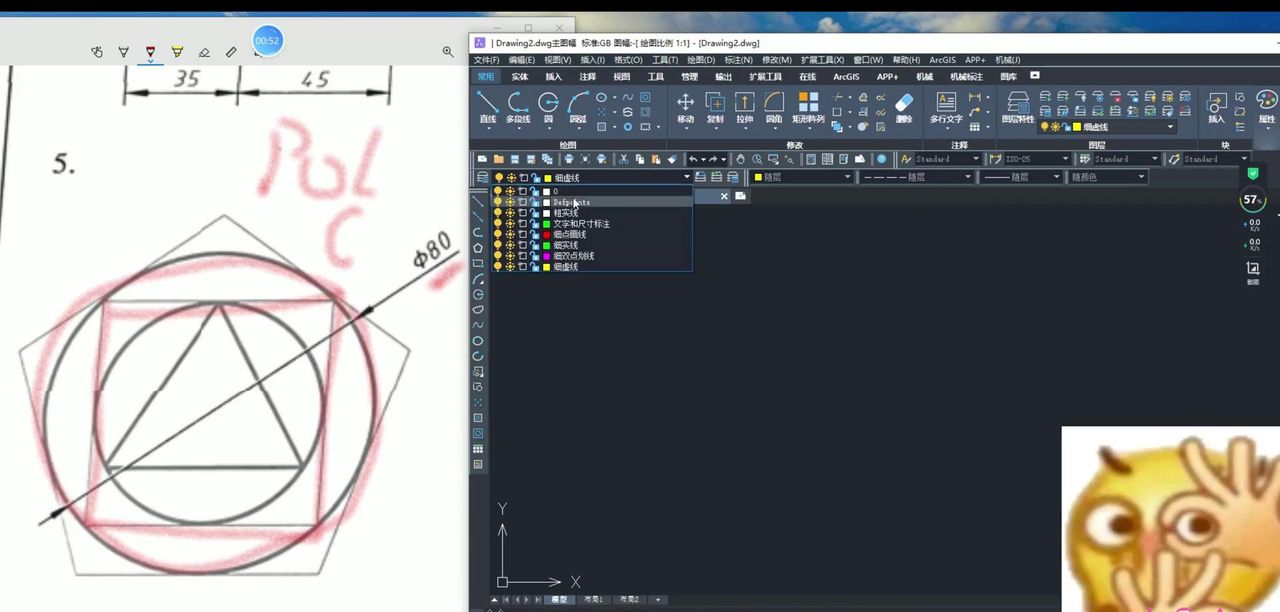

·这里边需要注意的是，把图层需要给它改一下，外边儿的正五边形，还有里边的正方形，它们都是细实线图层，需要把它改成细实线图层的。
就这样做完了，学会了吗？学会了就在公屏上扣！学会了点赞关注我，机械知识带你飞！
